<27號參賽作品>+sevenli+10票
EMI主要來源：1、高di/dt ，電感器，開關管，功率二極管等。
先聊聊傳導：顧名思義通過導線污染電網影響同一電網中的使用設備。
![L}Q`2F(76}9KXJ@VVJHXE]O](http://www.zjkrx.cn/upload/community/2015/04/10/1428681223-46954.png?x-oss-process=image/watermark,g_center,image_YXJ0aWNsZS9wdWJsaWMvd2F0ZXJtYXJrLnBuZz94LW9zcy1wcm9jZXNzPWltYWdlL3Jlc2l6ZSxQXzQwCg,t_20)

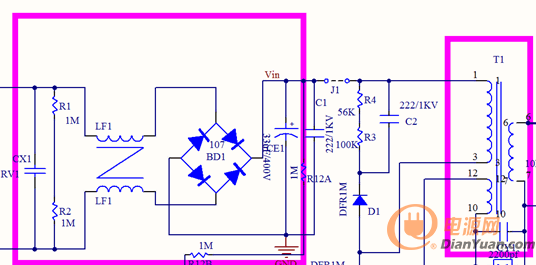

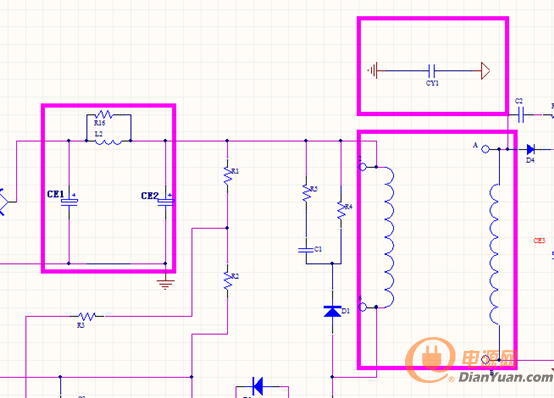

我們先看小功率的，我在調試中主要就是上圖中3個地方。
1、π濾波。
2、放電電阻。
3、變壓器初次級加屏蔽。
4、Y電容。
1、π濾波，小功率12W以內的我基本都用π濾波，再大我就會選用X電容+共模電感了。
我的調試經驗：下面為我調試中感覺有用的方法，0.5M以前可以試一下前級選用小一點的電容，后級選用大一點的電容。
![EFLB_{){K$@]P[4W56{5%ZA](http://www.zjkrx.cn/upload/community/2015/04/10/1428681466-75178.png?x-oss-process=image/watermark,g_center,image_YXJ0aWNsZS9wdWJsaWMvd2F0ZXJtYXJrLnBuZz94LW9zcy1wcm9jZXNzPWltYWdlL3Jlc2l6ZSxQXzQwCg,t_20)

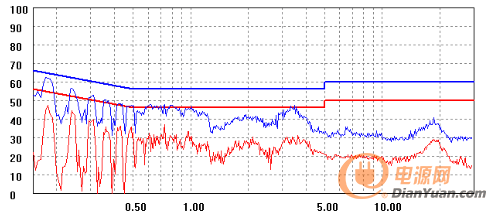

上圖為2個4.7uF大電解測試結果。
整改：前級4.7uF后面6,8uF，下圖測試結果
![2_})8LFXF@0}@7YPINPWO]6](http://www.zjkrx.cn/upload/community/2015/04/10/1428681548-33401.png?x-oss-process=image/watermark,g_center,image_YXJ0aWNsZS9wdWJsaWMvd2F0ZXJtYXJrLnBuZz94LW9zcy1wcm9jZXNzPWltYWdlL3Jlc2l6ZSxQXzQwCg,t_20)
可以用老化的方式去試一下是否此處問題，老化后有所降低基本就此問題，有的認證機構不接受老化后的結果所以這里要注意
0.5M前調整電感量

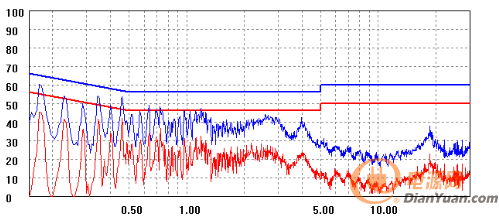

π電感2mH測試結果，下圖。
![4ZBV{OV)]$X%@G$@LW9N`_M](http://www.zjkrx.cn/upload/community/2015/04/11/1428681623-33236.png?x-oss-process=image/watermark,g_center,image_YXJ0aWNsZS9wdWJsaWMvd2F0ZXJtYXJrLnBuZz94LW9zcy1wcm9jZXNzPWltYWdlL3Jlc2l6ZSxQXzQwCg,t_20)
整改：改為1mH，測試結果下圖。
![9XN90_AJ)1BCE0N__@4]}%H](http://www.zjkrx.cn/upload/community/2015/04/11/1428681693-24497.png?x-oss-process=image/watermark,g_center,image_YXJ0aWNsZS9wdWJsaWMvd2F0ZXJtYXJrLnBuZz94LW9zcy1wcm9jZXNzPWltYWdlL3Jlc2l6ZSxQXzQwCg,t_20)
π濾波不像X電容+共模電感越大越好，有時候反而小點好。
