自己畫的圖，想再加個過流保護，但找不到資料，請各位大俠指教

捕獲

全部回復(9)
正序查看
倒序查看
冬天12
LV.3
2
2014-11-05 09:23

圖紙參數

輸入：72V  DC  (40V~100V)

輸出：15V  DC  1.5A

          5V   DC  1A(主輸出)

對于圖中的電容我不太確定怎么取值，還請大家?guī)兔χv解，謝謝


0
回復
2014-11-05 13:14

同求解答·

幫樓主頂一下

求大神解答~~

0
回復
2014-11-05 17:16
@冬天12
圖紙參數輸入：72V DC (40V~100V)輸出：15V DC 1.5A     5V DC 1A(主輸出)對于圖中的電容我不太確定怎么取值，還請大家?guī)兔χv解，謝謝
原邊已有限流保護。次級想再加的話，看下http://www.zjkrx.cn/bbs/888212.html。
0
回復
冬天12
LV.3
5
2014-11-05 19:23
@ymyangyong
原邊已有限流保護。次級想再加的話，看下http://www.zjkrx.cn/bbs/888212.html。

前輩，我圖上反饋好像不太對，能幫忙指點嗎


0
回復
2014-11-05 20:03
@冬天12
前輩，我圖上反饋好像不太對，能幫忙指點嗎

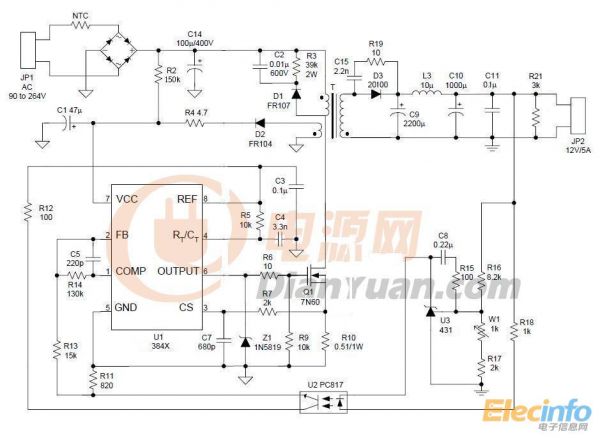

反饋部分可以參考下這個圖：

0
回復
冬天12
LV.3
7
2014-11-05 20:28
@ymyangyong
反饋部分可以參考下這個圖：[圖片]

多謝前輩


0
回復
冬天12
LV.3
8
2014-11-05 22:02
@ymyangyong
反饋部分可以參考下這個圖：[圖片]
前輩，圖中過流保護有嗎？如果有，請您指出，謝謝
0
回復
2014-11-05 23:30
@冬天12
前輩，圖中過流保護有嗎？如果有，請您指出，謝謝
圖中R10，跟1樓的R1一樣，是做原邊電流采樣的。當副邊過流時，3腳電壓升高，啟動過流保護，減小占空比形成打嗝現象。
0
回復
冬天12
LV.3
10
2014-11-06 07:18
@ymyangyong
圖中R10，跟1樓的R1一樣，是做原邊電流采樣的。當副邊過流時，3腳電壓升高，啟動過流保護，減小占空比形成打嗝現象。

懂了，謝謝前輩


0
回復
