我有一個輸出功率約為3.2kW的電阻焊變壓器，小負載時觀察到原邊電流波形不飽和，可時當我將變壓器輸出端用4平方的導線短接（想測一下輸現短路電流）后,發現第一個焊接脈沖正常（波形沒有嚴重上翹，磁芯不飽和)，從第二個開始每個電波波形的尾部嚴重上上翹,有明顯的鐵芯飽和跡象。

請大家?guī)臀曳治鲆幌拢@個猛烈增大的原邊電流是因?yàn)殍F芯飽和導致產生的？還是因?yàn)檩敵龆搪泛笤呺娏飨鄳?yīng)補充而產生的(鐵芯并沒有飽和）?

現在上傳不了圖片。晚上再想辦法傳上去.

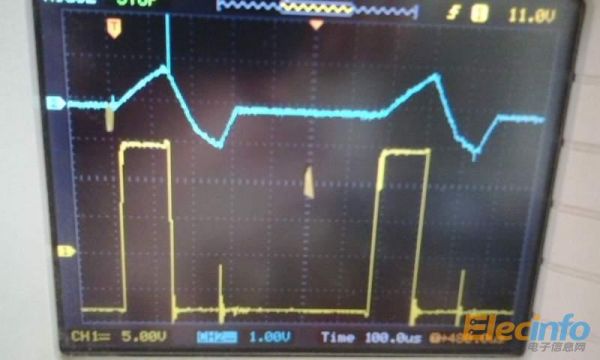

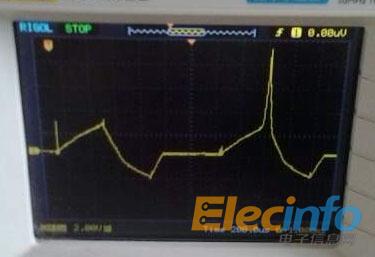

下面是用4平方的導線將輸出短路的原邊電流波形圖：(我僅用兩個脈動沖驗證，都不敢用太多脈動沖，如果脈寬增加，這個尖鋒還更厲害）

我今天又在網上查了一下，有人說變壓器無論在空載或帶負載下運行鐵芯里面的磁通量基本上是不變的。也就是說只要鐵芯在空載的時候不飽和那么在帶負載的時候也就不會飽和啊！

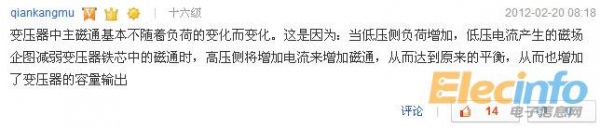

看這個十六級哥怎么說的:

然而我這個現象又怎么解釋呢?

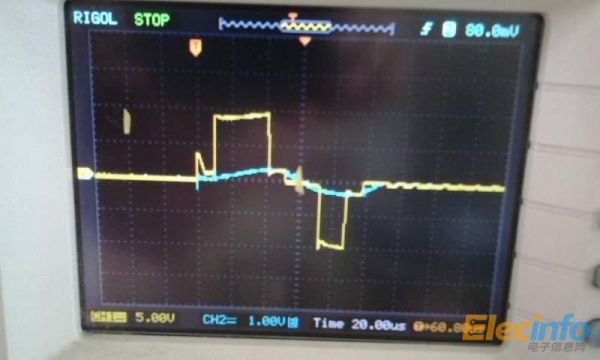

我這前有調好的，帶小負載(接一根小銅絲)時的波形類似上圖第一個沒有上翹波形,可是當我把負載加大(4平方的導線)后就得到這樣一個鐵芯飽和跡象的原邊電流波形。

百思不得其解，盼高手們幫幫忙。
