紫色的是通道1的輸出波形，綠色的是通道二的輸出波形。兩個波形的脈寬是一樣的。怎么還出現大電流呢、我是參考的SG3525的驅動波形寫的
下圖是SG3525的波形圖
黃色的是A通道輸出，藍色的是B通道的輸出
用單片機做推挽變換器

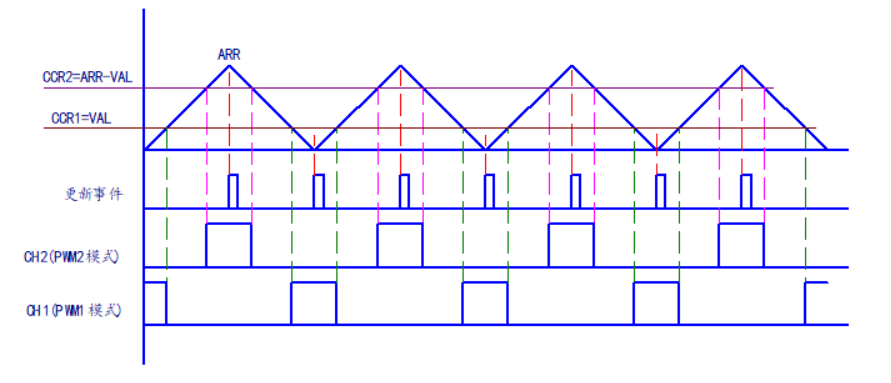

現在在用STM32做一個推挽變換器，輸入為41到57V，輸出為36V,現在沒有任何負載，變壓器的原邊電流特別大，STm32的地和副邊還是共地的，用的TIM1,PWM通道使用的是通道1和通道2，通道一采用的是PWM1模式，通道二采用的是PWM2模式，我現在占空比給的很低，沒有任何調節，就讓它以固定的占空比輸出；通道1給的是500，通道2給的是2880-500（周期就是2880，產生25k的脈沖），驅動波形如下圖所示
