請導師們幫忙看看這個波形問題在哪？

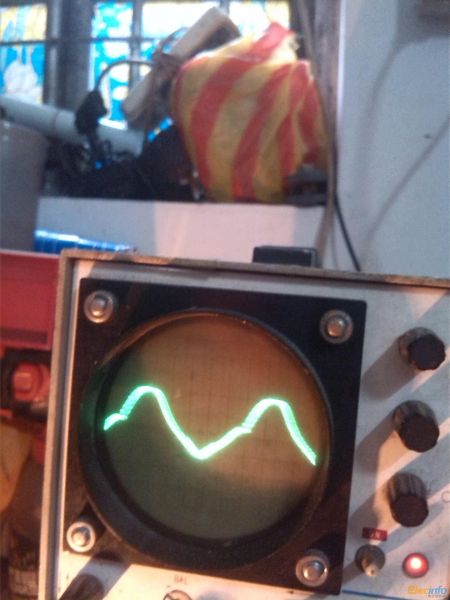

IMG_20140421_180436

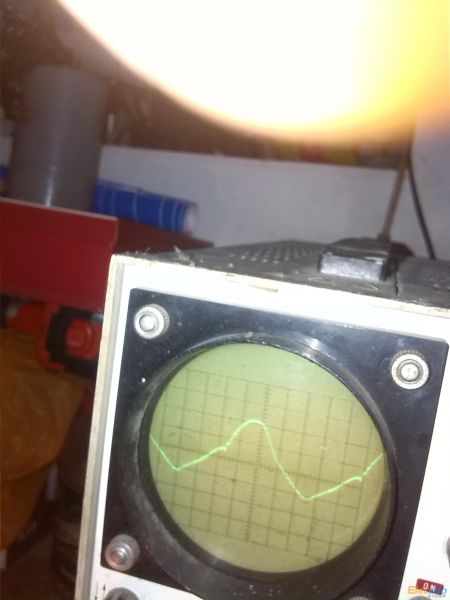

IMG_20140421_180731

我搞了EG8010正弦波逆變器但輸出的波形是這樣子的，請導師們幫忙看看問題出現在哪 個地方。

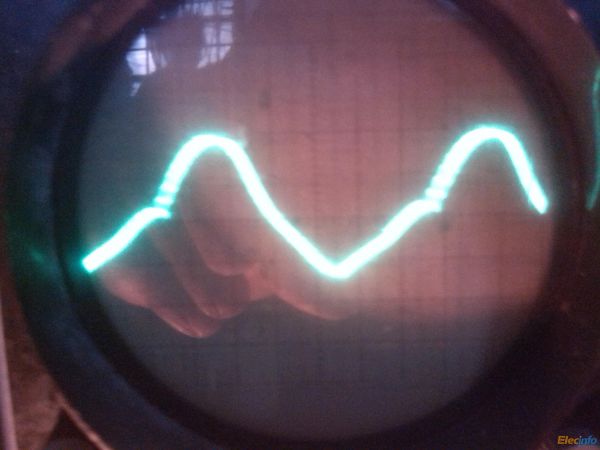

IMG_20140421_180407

全部回復(11)
正序查看
倒序查看
2014-04-22 16:32
過零處理的問題
0
回復
2014-04-22 19:57
@zhang_min9861
過零處理的問題
是不是調過了，但燈炮發光時有高速閃爍的現象。
0
回復
2014-04-22 21:16
@zhang_min9861
過零處理的問題
今天連H橋中V1與V3燒了請問8010正弦波驅動板會不會也燒了呢？
0
回復
2014-04-23 08:12
@我愛逆變器1
今天連H橋中V1與V3燒了請問8010正弦波驅動板會不會也燒了呢？

測試下驅有動波形，有時候橋壁燒了會有燒驅動板的

0
回復
2014-04-23 19:52
@zhang_min9861
測試下驅有動波形，有時候橋壁燒了會有燒驅動板的
今天用萬用表檢測8010正弦波板中IR2110的2LO腳中有1.77伏的電壓在但1LO是沒有電壓的輸出（這個檢測是沒有400伏輸入的。）
0
回復
2014-04-24 08:41
@我愛逆變器1
今天用萬用表檢測8010正弦波板中IR2110的2LO腳中有1.77伏的電壓在但1LO是沒有電壓的輸出（這個檢測是沒有400伏輸入的。）
沒有示波器？
0
回復
2014-04-24 19:24
@zhang_min9861
沒有示波器？

測過是方波來的。

0
回復
2014-04-24 20:15
是不是你母線先用低壓試機的？
0
回復
2014-04-24 21:00
@xzszrs
是不是你母線先用低壓試機的？

這板子不加母線電壓只供12與5伏電壓能否可以用示波器看到他的波形嗎？這板了欠壓在187伏的。

0
回復
2014-04-25 16:25
@xzszrs
是不是你母線先用低壓試機的？

我想請教各位導師今天將EG8010上母線400伏，測1LO輸出5伏是交流檔測的，2L0輸出0伏，1HO有112伏，2HO有308伏，測整個輸出波形上凸下平，是不是IR2110S出現了燒壞呢？

0
回復
2014-04-25 16:26
@zhang_min9861
測試下驅有動波形，有時候橋壁燒了會有燒驅動板的

我想請教各位導師今天將EG8010上母線400伏，測1LO輸出5伏是交流檔測的，2L0輸出0伏，1HO有112伏，2HO有308伏，測整個輸出波形上凸下平，是不是IR2110S出現了燒壞呢？

0
回復
