你知道3842的啟動電壓嗎?你采用11V供電沒有達到3842的啟動電壓值,所以你這電路不會工作的,不信你把電壓升高試試.

建議你去學習一下UC3842,做產品不要想當然,你連UC3842的啟動電壓,工作電壓都沒有弄明白就開始做電源,真是佩服啊.UC3842的啟動電壓是最小14伏半,標準16伏.最大17伏半.你用UC3843,或3845試試吧,不過就算能工作了,你的電路也差勁的很.9V/5A就這樣弄?

關鍵在于它這樣驅動MOS不對.
3843輸出加個倒相,然后把MOS換成P溝道的就可以了.

靠,還沒看到你的3腳是懸空的.要接地.

電壓11伏我見過是可以的,只不過我用的MOS是3505可以嗎

這個我不太清椘了.
你分析一下,如果電路能正常工作.MOS G極電壓最高是VCC,S極電壓應該比G極低一個MOS開通的GS閥值電壓,輸入11V,輸出9V,VGS才只有2V了.不太可能的.

現在單獨給3842供電15伏也不能工作 ,我覺得可能跟選用的mos有關系,是不是選擇p溝道的MOS會讓3842工作呢

我接觸過的DC-DC BUCK 電路以我的經歷調試電路的時候,
要看此芯片占空比是不是可以到所輸出的條件,
看反饋
看MOS管驅動, 頻率很高的話圖中的100歐電阻太大了,我一般用的都是5-10歐.
還有所選的芯片是不是達到了工作所必須具備的幾個條件.

上次我發帖問的MCP1630 關于占空比能不能調到90%可惜沒有人回應,我只調到83%就調不上去了.

對,你要先搞清楚怎么樣才能使MOS進入開關狀態.

沒用過那個IC.
我只知道3842調占空比,把那個震蕩電容減小(不要小于471),震蕩電阻加大可以調大占空比.

UC3842是一款電流控制型IC,不能這樣弄.
如果真要做,用一片MC34063來做吧,不要再
浪費時間了.

同意

UC3842的3腳究竟起過流保謢作用呢?還是起其他的作用?如果UC3842的3腳起過流保謢作用,我嘗試過把3腳懸空或者接地只是讓它不起保謢作用了,但結果是UC3842不工作

UC3842的3腳究竟起過流保謢作用呢?還是起其他的作用?如果UC3842的3腳起過流保謢作用,我嘗試過把3腳懸空或者接地只是讓它不起保謢作用了,但結果是UC3842不工作

我的意思是說在比較成熟的buck電路(不是我這個電路)

我上貼的意思是說在別人比較成熟的電路實驗的

對, RODMAN說了電流控制芯片的工作條件是要達到的, 電流和電壓反饋都是要的.即CS和VE
第3腳電壓反饋是要接的, 看你怎么反饋的,總的作用是穩定電壓.

假如你真的要做DC-DC的話,我在用MCP1630過程中,這個器件可以調0-90%的占空比, 這幾天調試好了,以前調試83%再調不上的原因是輸出電感計算錯誤. 以前見過一個BUCK電路輸出電感計算公式,算的大了10倍.
不過這個芯片需要一個占空比的頻率給它(也就是工作頻率)也是麻煩的事情.需要另接單片機或者頻率電路.

11V-9V 5A 也有很多DC-DC芯片可以做到的, 價格在15元以下的都有,大電流MC34063好象不太好用,效率只有85%要注意散熱.

單一的DC-DC還是好做,你多注意下就可以了.

3842 3腳大于0.8V不工作.
BUCK電路里它可以接地.但在正激反激里接地會放鞭炮的.

為何BUCK電路里它可以接地.但在正激反激里接地會放鞭炮的請詳細說一下啊 謝謝

看下這個電路吧.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/51/1173928817.gif');}" onmousewheel="return imgzoom(this);">

開機瞬間,因為輸出電壓為0,負反饋沒建立,占空比最大,IP值也最大.
正激電路的電壓環反環反應慢,電流環反應快,電流環可以限制最大IP值,如果沒有電流環,磁芯可能因為IP值過大進入飽和.
BUCK電路開關管和變壓器(電感)和電源、負載是串聯關系,瞬間失控不會造成開關管過流損壞.
正反激電路開關管和變壓器(電感)和電源、負載是并聯關系,瞬間失控就可能造成開關管過流損壞.

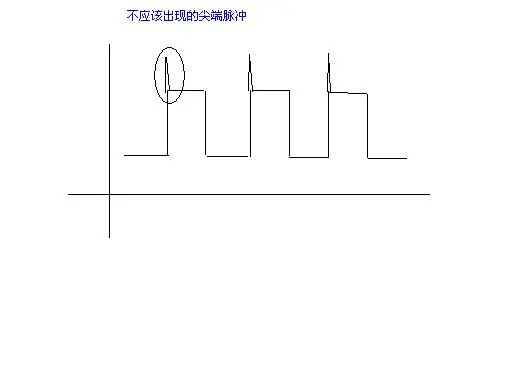

問大家一個問題, 我在做BUCK電路的時候, 大家看下下圖P溝道G端控制波形.
MOS管關斷的瞬間為什么有300多NS 的高脈沖, 幅度很大超過10V了, 跟負載電流有關系但是表現不是很明顯(占空比大下也沒有明顯), 因為在負載0.3A的時候都有很7V的幅度. 波形上看情況很危險, 但現在6A帶載4個小時了還沒有異常情況發生.

要是消除的話該怎樣消除呢, 輸入濾波電容已經加的很大了.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/51/1173930196.jpg');}" onmousewheel="return imgzoom(this);">

3腳絕對不只是起點路保護作用的，3腳輸入的鋸齒波經1腳的電壓斬波來調節占空比，調節占空比才是uc3842的存在的本本理由，你3腳都不接怎么可能占空比會變

我覺得你可以去網絡上看看3842的電路圖接線方式，
