求助一個igbt驅動的問題，十分怪異【已解決】

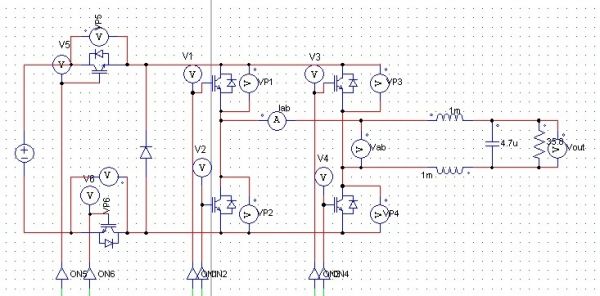

如上圖所示，IGBT V1-V4工作在工頻50Hz狀態，V5、V6工作在高頻狀態且開關時序完全相同。實際在做硬件實驗的時候，V1-V6的驅動波形都完全正常，但只有V1-V4工作正常，V5-V6只能開通卻不能關斷，導致全橋PWM輸出是50Hz的方波，驅動用的是落木源的TX-DA962D6六單元驅動板。逆變器直流輸入用調壓器，所以應該與驅動板供電電源隔離良好。

在驅動板TX-DA962D6里面，驅動芯片是KA962F，每2路驅動是用1個TX-PD203來供電。pdf說明文檔里面也說TX-PD203與KA962F是用來組建半橋驅動器，不知道如果不是半橋場合（例如這里的V5和V6），這種驅動是否也有效，我懷疑TX-PD203的2路隔離輸出，其實并不是絕對隔離的。

求有經驗的大神指導！

我在每個管子的GE級間都并有1個100k的電阻，出現的問題會不會是因?yàn)槊桌招?yīng)誤導通啊？

其實什么問題都沒有，問題的癥結在于，逆變器輸出負載的阻值不能太大（空載也不行，相當于無窮大），否則負載兩端的電壓會呈現為一個50HZ的工頻方波，應該是由于負載阻值太大，導致LC濾波器的濾波特性發生了較大變化，具體還待分析。

全部回復(11)
正序查看
倒序查看
2014-03-09 13:02

從原理圖可以看出V1-V4是作為全橋式換相電路，V5和V6是50HZ正弦波的調制的載波的功率管。按原理分析，V6可以去掉！

0
回復
小黑豬
LV.2
3
2014-03-09 13:16
@百能電器
從原理圖可以看出V1-V4是作為全橋式換相電路，V5和V6是50HZ正弦波的調制的載波的功率管。按原理分析，V6可以去掉！

抱歉，圖弄錯了，畫掉了一個二極管，

V5，V6中的任何一個都不能去掉，我做這個實驗，就是想試新拓?fù)洌瑫r(shí)序什么的我很清楚，仿真做過了，現在是驅動的問題頭疼。

0
回復
小黑豬
LV.2
4
2014-03-09 13:17
@百能電器
從原理圖可以看出V1-V4是作為全橋式換相電路，V5和V6是50HZ正弦波的調制的載波的功率管。按原理分析，V6可以去掉！
V6的確可以去掉，不過這個電路的目的不僅僅在于實現功率輸出。另外，剛才短路了V6的CE級做實驗，V5仍然只能開不能關。
0
回復
2014-03-09 18:43
@小黑豬
V6的確可以去掉，不過這個電路的目的不僅僅在于實現功率輸出。另外，剛才短路了V6的CE級做實驗，V5仍然只能開不能關。
此電路的V5應該用獨立電源的獨立驅動器或脈沖變壓器驅動！
0
回復
小黑豬
LV.2
6
2014-03-09 21:22
@百能電器
此電路的V5應該用獨立電源的獨立驅動器或脈沖變壓器驅動！

實際上V5,V6我是用驅動板上的兩個單元驅動的，也就是1片PD203電源芯片外加2片KA962F（跟M57962差不多），這種搭配不能滿足驅動要求嗎？我傳個pdf給你看看。

KA962F_ch_3.0.pdf

0
回復
2014-03-10 11:28
@小黑豬
實際上V5,V6我是用驅動板上的兩個單元驅動的，也就是1片PD203電源芯片外加2片KA962F（跟M57962差不多），這種搭配不能滿足驅動要求嗎？我傳個pdf給你看看。KA962F_ch_3.0.pdf
不管用什么驅動，V5要用獨立的隔離電源，驅動電路的地接V5的E極！
0
回復
jianyedin
LV.9
8
2014-03-10 14:18
@小黑豬
V6的確可以去掉，不過這個電路的目的不僅僅在于實現功率輸出。另外，剛才短路了V6的CE級做實驗，V5仍然只能開不能關。

IGBT是要用負壓關斷的，且關斷比較慢，頻率太高就關不斷；

V5，V6可用MOS試一下，驗證你的驅動電路。

0
回復
小黑豬
LV.2
9
2014-03-10 15:28
@百能電器
不管用什么驅動，V5要用獨立的隔離電源，驅動電路的地接V5的E極！
謝謝你，我的驅動板6路隔離良好，我自己找到原因了。
0
回復
小黑豬
LV.2
10
2014-03-10 15:28
@jianyedin
IGBT是要用負壓關斷的，且關斷比較慢，頻率太高就關不斷；V5，V6可用MOS試一下，驗證你的驅動電路。
謝謝你，我的驅動板6路隔離良好，我自己找到原因了。
0
回復
2014-03-10 19:40
@小黑豬
謝謝你，我的驅動板6路隔離良好，我自己找到原因了。

是什么原因可以分享？

0
回復
小黑豬
LV.2
12
2014-03-11 11:56
@百能電器
是什么原因可以分享？
我的這個拓?fù)浔举|(zhì)上來說，是前級Buck加后級H橋，當后級H橋?yàn)榭蛰d，或者負載阻止太大的時候，那么后級電流就會小于前級Buck電流連續的臨界值。這樣，在前級Buck處于電流斷續工作狀態，電流降到0的時候，二極管關斷，由于后級負載沒有續流回路了，電容兩端的電壓就和全橋輸出的PWM電壓一直，表現為輸出50HZ方波。我當時看到這個現象，就以為是V5，V6無法關斷。
