分立元件怎樣產生三角波

各位大俠，求用分立元器件產生40K以上三角波的方案？
全部回復(9)
正序查看
倒序查看
老梁頭
LV.10
2
2013-12-03 19:50

應該用運放就可以實現···

0
回復
2013-12-03 19:57
@老梁頭
應該用運放就可以實現···
能不能具體點。
0
回復
老梁頭
LV.10
4
2013-12-03 20:00
@Jianweiwang
能不能具體點。
模電里有，好像是兩個運放構成的。具體我也忘了。你可以查下
0
回復
2013-12-03 20:05
@老梁頭
模電里有，好像是兩個運放構成的。具體我也忘了。你可以查下
這個電路最多產生10K的三角波，而且還需要好運放。
0
回復
2013-12-04 08:12
@Jianweiwang
這個電路最多產生10K的三角波，而且還需要好運放。
也可以使用施密特電路產生一個方波，然后使用RC積分電路，轉換成三角波，不過這個三角波有點不標準，但是電路簡單，頻率可以做到很高。
0
回復
2013-12-24 10:11
@wangbo0227
也可以使用施密特電路產生一個方波，然后使用RC積分電路，轉換成三角波，不過這個三角波有點不標準，但是電路簡單，頻率可以做到很高。
這個電路我實驗了一下，產生的三角波頻率可以很高，波形也可以做的比較比較好，就是三角波的最小值無法達到0，我想需要再加一個減法電路才能將該三角波的最小值降低到0.
0
回復
投資者
LV.4
8
2013-12-24 10:34
@老梁頭
應該用運放就可以實現···
運放是什么意思，求梁版解釋
0
回復
杰克0
LV.4
9
2014-06-08 16:00
@老梁頭
模電里有，好像是兩個運放構成的。具體我也忘了。你可以查下

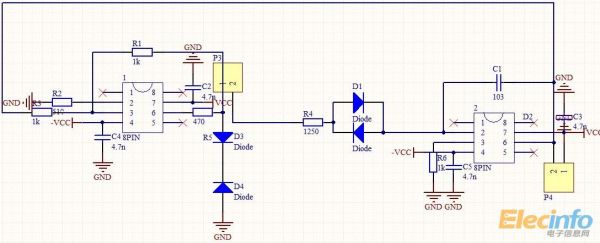

您好 我用了 但是 結果不對 也不知道問題出在哪里  小弟在此跪?qū)W大神

運放是OP07，D3，D4是4.3v穩壓管   D1，D2是快恢復二極管 小弟要的是20khz的三角波 阻值是我電路的阻值 本應該是20khz實際是4.多khz

0
回復
杰克0
LV.4
10
2014-06-08 16:00
@Jianweiwang
能不能具體點。
您好 我用了 但是 結果不對 也不知道問題出在哪里  小弟在此跪?qū)W大神

運放是OP07，D3，D4是4.3v穩壓管   D1，D2是快恢復二極管 小弟要的是20khz的三角波 阻值是我電路的阻值 本應該是20khz實際是4.多khz
