EE42-20 臥式變壓器繞法請教

LV.4

2013-11-21 14:30

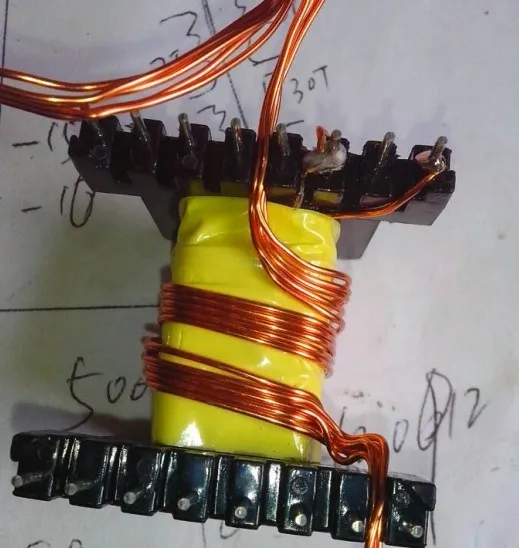

2、初級2T+2T這樣繞可以嗎？

回復

LV.6

2013-11-21 16:27

@remon

[圖片]2、初級2T+2T這樣繞可以嗎？[圖片]

這樣的變壓器能行么

回復

LV.4

2013-11-21 16:32

@laijinsong

這樣的變壓器能行么

呵呵，不知道哦！先試下！

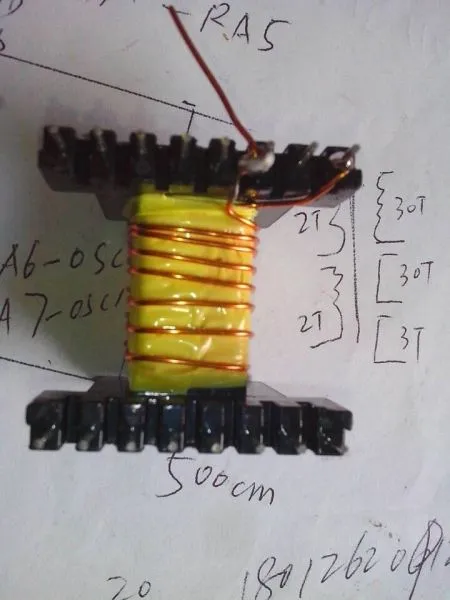

初級

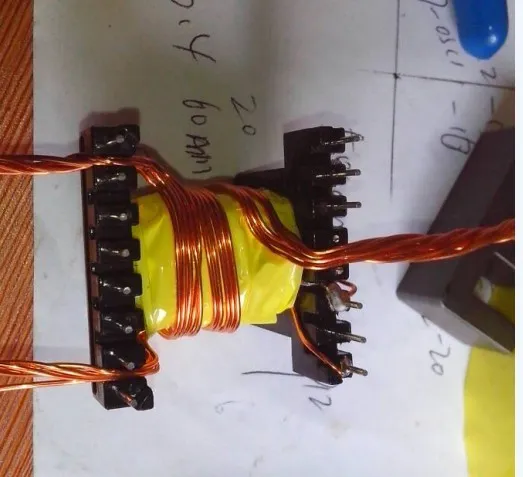

次級另一半

回復

LV.4

2013-11-21 16:33

@remon

呵呵，不知道哦！先試下！初級[圖片][圖片]次級另一半

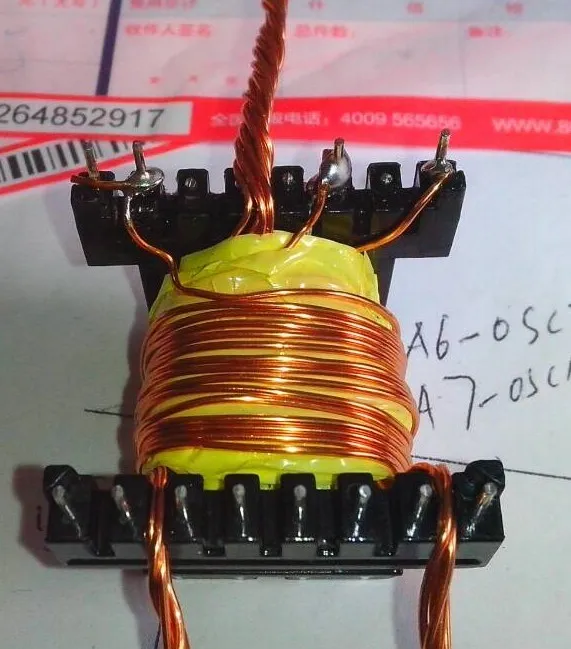

輔助繞組

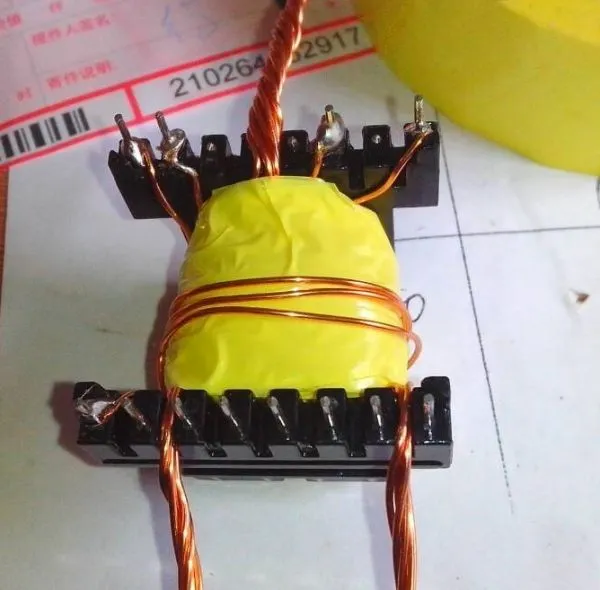

完成

回復

LV.6

2013-11-21 16:38

@remon

[圖片]輔助繞組[圖片]完成[圖片]

看樣子很難上大功率還有漏感和尖峰電壓肯定很高還很可能出現單邊發熱你的銅線太散了

回復

LV.6

2013-11-21 17:21

@laijinsong

看樣子很難上大功率還有漏感和尖峰電壓肯定很高還很可能出現單邊發熱你的銅線太散了

對、、、繞的不好?。?！能是能用、、大功率上不了?。。?！容易炸雞、、反峰太高了?。。。?/div>

回復

LV.4

2013-11-21 17:34

@陳少

對、、、繞的不好！??！能是能用、、大功率上不了！?。。∪菀渍u、、反峰太高了?。。。?/span>

臥式怎么繞才好呢？

回復

老何在線

LV.3

2013-11-21 17:38

@remon

[圖片]輔助繞組[圖片]完成[圖片]

LZ手工實在不怎么地這么繞出來的變壓器容易出問題

回復

LV.4

2013-11-21 18:01

@老何在線

LZ手工實在不怎么地這么繞出來的變壓器容易出問題

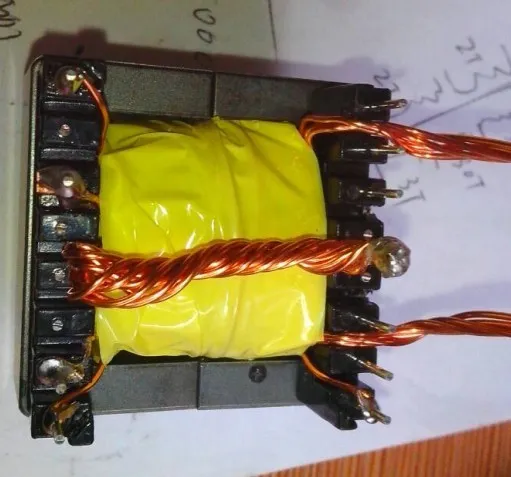

第一次繞！

以后改進！

回復

LV.4

2013-11-21 18:14

@remon

[圖片]第一次繞！以后改進！

0.8漆包線可以過多大電流？是不是按8A/MM2計算的？

（0.8/2）*（0.8/2）*3.14*8是不是這樣計算的

那么,0.8的線初級5根并繞是不是只能做到200W？

回復

LV.4

2013-11-21 18:41

@remon

0.8漆包線可以過多大電流？是不是按8A/MM2計算的？（0.8/2）*（0.8/2）*3.14*8是不是這樣計算的那么,0.8的線初級5根并繞是不是只能做到200W？

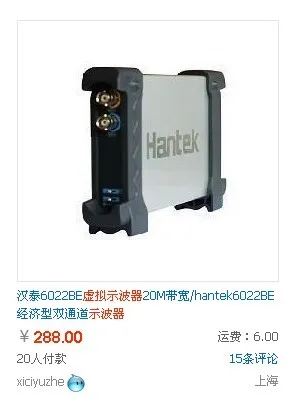

沒有示波器，這個可以嗎？

準備入手一臺搞逆變

回復

awg360

LV.6

2013-11-21 20:04

@remon

[圖片]第一次繞！以后改進！

改用銅皮繞初級可否？

回復

LV.6

2013-11-21 20:22

@awg360

改用銅皮繞初級可否？

對、、、銅皮繞的好看?。。∫埠糜?/div>

回復

LV.6

2013-11-21 20:24

@remon

沒有示波器，這個可以嗎？準備入手一臺搞逆變[圖片]

這個便宜是便宜、、不好用吧？

回復

LV.4

2013-11-21 22:03

@陳少

對、、、銅皮繞的好看?。。∫埠糜?/span>

是呀，現在想想，臥式的骨架要用銅皮繞才好看，立式的用線繞就可以!

回復

LV.6

2013-11-21 22:20

@陳少

這個便宜是便宜、、不好用吧？

這東西和真示波器是一樣的就是這個才20M的你看看100的多少錢他主要是剩下了電源顯示器那些的價錢還有可以準確率低點陳少你不是說買示波器么買到了嗎

回復

LV.6

2013-11-22 13:15

@laijinsong

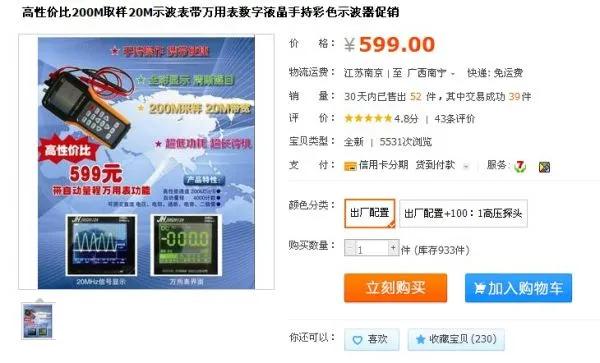

我要是買的話、我就買這個了

回復

LV.6

2013-11-22 13:16

@remon

是呀，現在想想，臥式的骨架要用銅皮繞才好看，立式的用線繞就可以!

對、你一個EE42要求上多少W？

回復

LV.6

2013-11-22 13:24

@陳少

我要是買的話、我就買這個了[圖片]

這個是單通道的不可以同時抓雙波形的

回復

LV.6

2013-11-22 13:33

@laijinsong

這個是單通道的不可以同時抓雙波形的

喔、、那就不知道你了

回復

LV.6

2013-11-22 13:35

@remon

臥式怎么繞才好呢？

銅帶、、、在說了、我用銅線繞也不會那么難看啊

回復

LV.6

2013-11-22 13:35

@remon

0.8漆包線可以過多大電流？是不是按8A/MM2計算的？（0.8/2）*（0.8/2）*3.14*8是不是這樣計算的那么,0.8的線初級5根并繞是不是只能做到200W？

300W

回復

LV.4

2013-11-22 13:50

@陳少

對、你一個EE42要求上多少W？

300W

計算如下：

（0.8/2）2*3.14*5=2.512mm2 *5A *12V *2T = 301W

是這樣計算的吧

回復

LV.4

2013-11-22 13:55

@remon

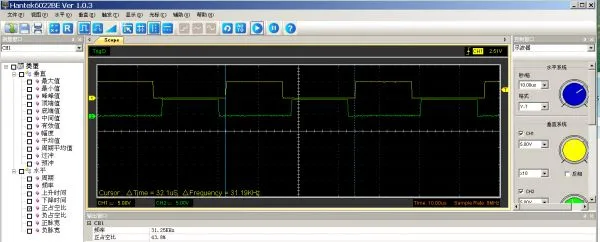

沒有示波器，這個可以嗎？準備入手一臺搞逆變[圖片]

這個最大實時取樣率48MS/s，用于做逆變夠了吧

回復

LV.6

2013-11-22 16:39

@remon

300W計算如下：（0.8/2）2*3.14*5=2.512mm2*5A*12V*2T=301W是這樣計算的吧

0.8就是8A左右、12V.10A就是100W、要30A就是300W

回復

LV.6

2013-11-22 17:05

@remon

這個最大實時取樣率48MS/s，用于做逆變夠了吧

嗯起碼是雙通道的可以同時截取波形很多時候比如你測D極性波形要比較的單通道的就不可以這樣你上面的那個就是截取的圖片可以太少了搞逆變玩玩的應該夠用了吧（個人意見)花錢也不多主要是占地方也少可以用電腦看波形多大的顯示屏啊想怎看就怎看

回復

LV.4

2013-11-22 18:18

@laijinsong

已拍下了，搞逆變可能沒有問題，因為示波器帶寬只要大于被測信號頻率的2倍就可以了，逆變頻率一般都在100K之內吧！

回復

LV.4

2013-11-22 18:20

@陳少

0.8就是8A左右、12V.10A就是100W、要30A就是300W

可以給個標準的計算公式嗎？

回復

LV.6

2013-11-23 00:33

@remon

可以給個標準的計算公式嗎？

額、、我不懂說！??！我就是會

算
