怎么沒有大神賜教呢！！恨死你們了！!好吧，應該是我說的不清楚。

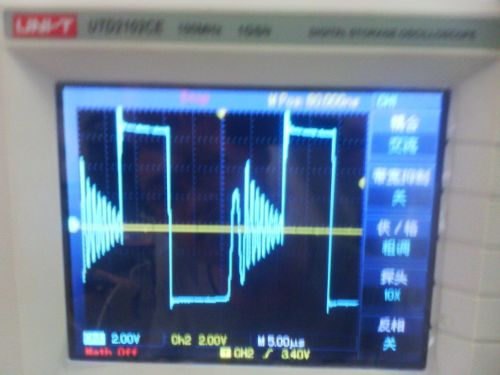

經過一下午的調試現在振鈴沒了，但是輕載時的波形和重載的波形還是不一樣，而且輕載效率低；求賜教?。?！

兩張圖中上面波形是次級整流后的波形;下面的波形是MOS管的D端的波形

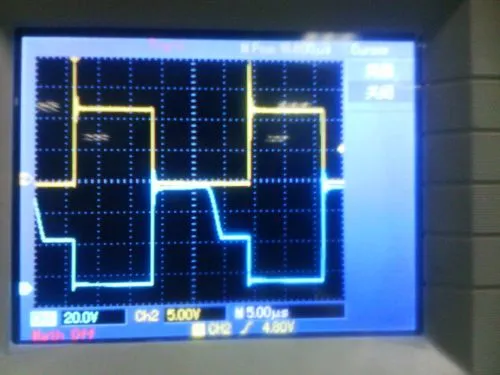

重載下波形：（圖中上面波形是次級整流后的波形;下面的波形是MOS管的D端的波形）

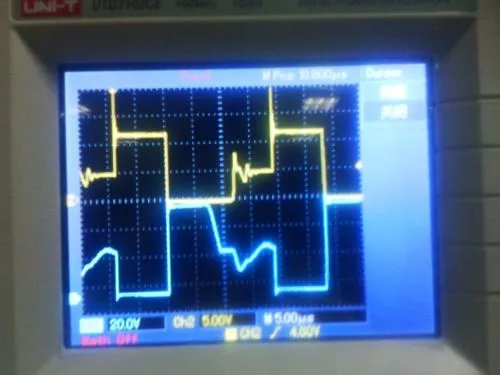

輕載下的波形（圖中上面波形是次級整流后的波形;下面的波形是MOS管的D端的波形）



剛做電源，第一次做正激，調得很蛋疼啊啊.求賜教?。?！

與你的磁復位方式有關。你再帶重載就會沒有這個臺階的。工作模式的原因

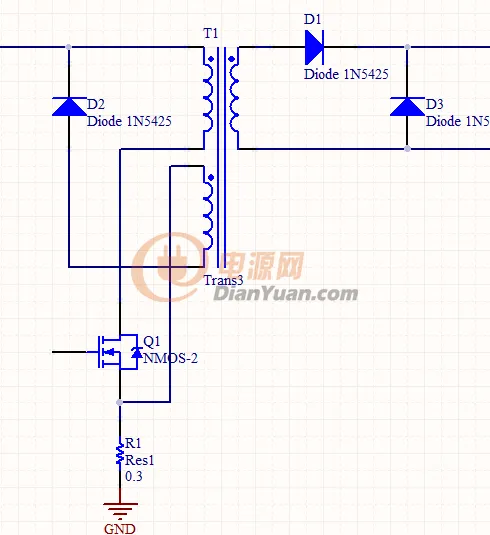

麻煩您再幫我看下，復磁繞組的接法要怎么改進，復磁繞組與初級1:1并繞的.



請問您輕載時，MOS管VD的波形的階梯有段抖動，當負載加重到抖動消失時，效率就會增加10個百分點，這是什么原因。

你那個復位繞組的一端不要接到電阻的上端呀，接到地上多好

已經接地試過了，沒什么變化，這與開關的誤導通有關系嗎?

431加低頻補償試試

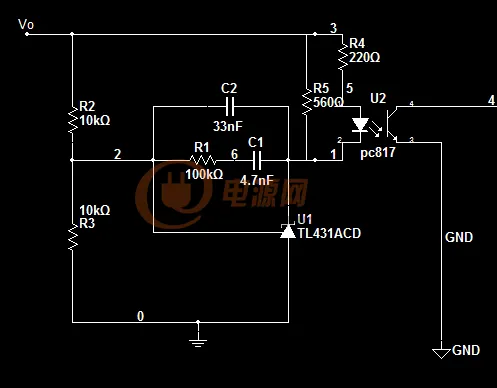

我是把TL431當作誤差放大器設計的2型補償，麻煩您看下，低頻補償應如何加。謝謝

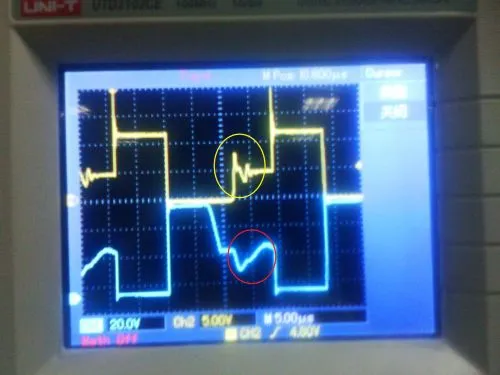

謝謝zhenxiang和hnzkwz的幫助；今天認真的分析了發現問題好像都是由Vd波形中抖動引起的（下圖紅圈處），麻煩各位幫忙分析啊下是什么原因，該換的都換過都沒有用，我實在是沒招了。

怎么管理員還沒把我的問題放到閃電答里?。?！都快沉了.。。。畫個圈圈詛咒你
