一款超薄汽車HID不知用的是MCU還是DSP芯片
一款廣州飛*公司代理銷售的產品,測試工作電流為2.9A.一個24腳的芯片直接輸出PWM驅動場效應管.采用平面變壓器,工作頻率160K.這個主芯片不知是用MCU還是DSP,無外接晶振,如果是MCU可能速度和精度不高.
全部回復(22)
正序查看
倒序查看
@hid2032
這個產品有點像太倉那邊的產品.
這個應該就是電威的產品;全橋驅動估計用的是IR的2453,主控MCU不是DSP,而是Atmel的“AVR”MCU;這個“MCU”2005年的本人就準備研究應用在汽車HID上,但在當時是沒有時間去研究至應用,甚是可惜;而今也是沒有時間和實力去研究;畢竟研究出性能穩定的方案還是需要要一幫軟件、硬件工程師相結合,更需要時間和金錢才能支撐方案研究結束.
胡編亂吹,望不要信之,呵呵
胡編亂吹,望不要信之,呵呵
0
回復
@
這個應該就是電威的產品;全橋驅動估計用的是IR的2453,主控MCU不是DSP,而是Atmel的“AVR”MCU;這個“MCU”2005年的本人就準備研究應用在汽車HID上,但在當時是沒有時間去研究至應用,甚是可惜;而今也是沒有時間和實力去研究;畢竟研究出性能穩定的方案還是需要要一幫軟件、硬件工程師相結合,更需要時間和金錢才能支撐方案研究結束.胡編亂吹,望不要信之,呵呵
這款產品性能還行,反激驅動不是用一般的3710而是4710,內阻更小,電流更大.整流二極管不是用一般的8A600V管,而是用15A管.
0
回復
:強效放電管、瞬態抑制二極管(TVS)、壓敏電阻(VDR)、陶瓷氣體放電管、玻璃放電管、半導體放電管、自恢復保險絲(PPTC)等系列過壓過流保護器件.
二、我們所經營的產品:
1、強效放電管Spark Gap:通信、電源以及智能系統 保護系列.
2、瞬態抑制二極管TVS:P4KE 、 P6KE 、 1.5KE 、 SA 、3KP、 5KP、 SMAJ、 SMBJ 、 SMCJ 、 SMDJ、 P4SMA、 P6SMB、 1.5SMC、 5.0SMD、 15KP、 20KP、 30KP、 SAC、 LCE、 BEW04、 Thyristor 等系列.
3、壓敏電阻Varistor:電壓范圍18-1800V,耐沖擊電流可達70KA;
4、陶瓷氣體放電管Gas Tube Arrestor:75-3000V,可達耐沖擊電流20000A;
5、玻璃放電管SPARK GAP:突波吸收性好,反應速度快,放電電流大,絕緣阻值高等特點;
6、半導體放電管 Thyristor:精確導通,快速反應,雙向?qū)ΨQ,可靠性高;
7、自恢復保險絲PPTC/PTC:B(J)K600、B(J)K250、B(J)K90、B(J)K60、B(J)K30、B(J)K16、B(J)K06、B(J)K-LP、B(J)K-CW、B(J)K-LR、B(J)K-LV、B(J)K-SM、B(J)K-MSM、B(J)K-USM、B(J)K-LM、B(J)K-LMV、B(J)K-LC series等.
8、過電壓保護器 TVS Array : SiDACT 、 SiDactor 、 Sibar 等.
9、新開發貼片壓敏、EMI/ESD保護器件和供應各類二極管,橋堆等.
二、我們所經營的產品:
1、強效放電管Spark Gap:通信、電源以及智能系統 保護系列.
2、瞬態抑制二極管TVS:P4KE 、 P6KE 、 1.5KE 、 SA 、3KP、 5KP、 SMAJ、 SMBJ 、 SMCJ 、 SMDJ、 P4SMA、 P6SMB、 1.5SMC、 5.0SMD、 15KP、 20KP、 30KP、 SAC、 LCE、 BEW04、 Thyristor 等系列.
3、壓敏電阻Varistor:電壓范圍18-1800V,耐沖擊電流可達70KA;
4、陶瓷氣體放電管Gas Tube Arrestor:75-3000V,可達耐沖擊電流20000A;
5、玻璃放電管SPARK GAP:突波吸收性好,反應速度快,放電電流大,絕緣阻值高等特點;
6、半導體放電管 Thyristor:精確導通,快速反應,雙向?qū)ΨQ,可靠性高;
7、自恢復保險絲PPTC/PTC:B(J)K600、B(J)K250、B(J)K90、B(J)K60、B(J)K30、B(J)K16、B(J)K06、B(J)K-LP、B(J)K-CW、B(J)K-LR、B(J)K-LV、B(J)K-SM、B(J)K-MSM、B(J)K-USM、B(J)K-LM、B(J)K-LMV、B(J)K-LC series等.
8、過電壓保護器 TVS Array : SiDACT 、 SiDactor 、 Sibar 等.
9、新開發貼片壓敏、EMI/ESD保護器件和供應各類二極管,橋堆等.
0
回復
@hid2004
這款產品性能還行,反激驅動不是用一般的3710而是4710,內阻更小,電流更大.整流二極管不是用一般的8A600V管,而是用15A管.
兄臺發表的這兩個觀點并無太大的技術含量哦,呵呵;對于開關電源來講,所選用的MOS器件,理想值當然是導通電阻越小越好啦,4710 的導通電阻也是很大的了,但選擇器件是一個需要綜合考慮的問題,世界半導體生產廠商很多已經生產出非常低導通電阻值的MOS功率器件,我所接觸到的器件當中,耐壓等同于3710~4710這個范圍的器件導通電阻可以低至5~7個毫歐姆,基本都可以低于10毫歐姆以下,但選擇MOS器件不簡簡單單地考慮低導通電阻,還要考慮應用的頻率,需要考慮的是另外一個參數:Qg,成本也很重要,呵呵;
至于快恢復,8A也好15A也好,要由設計的頻率來決定,但反向恢復時間當然越短越好,成本也很貴;頻率越高,選擇需要的二極管安培數越低,還有跟磁通量也有關系,呵呵,一口氣胡說的這些觀點,并不一定正確,望海涵.
至于快恢復,8A也好15A也好,要由設計的頻率來決定,但反向恢復時間當然越短越好,成本也很貴;頻率越高,選擇需要的二極管安培數越低,還有跟磁通量也有關系,呵呵,一口氣胡說的這些觀點,并不一定正確,望海涵.
0
回復
@
兄臺發表的這兩個觀點并無太大的技術含量哦,呵呵;對于開關電源來講,所選用的MOS器件,理想值當然是導通電阻越小越好啦,4710的導通電阻也是很大的了,但選擇器件是一個需要綜合考慮的問題,世界半導體生產廠商很多已經生產出非常低導通電阻值的MOS功率器件,我所接觸到的器件當中,耐壓等同于3710~4710這個范圍的器件導通電阻可以低至5~7個毫歐姆,基本都可以低于10毫歐姆以下,但選擇MOS器件不簡簡單單地考慮低導通電阻,還要考慮應用的頻率,需要考慮的是另外一個參數:Qg,成本也很重要,呵呵;至于快恢復,8A也好15A也好,要由設計的頻率來決定,但反向恢復時間當然越短越好,成本也很貴;頻率越高,選擇需要的二極管安培數越低,還有跟磁通量也有關系,呵呵,一口氣胡說的這些觀點,并不一定正確,望海涵.
試試INFINEON的COOLMOS.
0
回復
您好,
我有這上面的磁芯呢
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/77/2936351241263622.jpg');}" onmousewheel="return imgzoom(this);">
http://szjslxm.cn.alibaba.com/athena/offerdetail/sale/szjslxm-1033434-229868967.html
我有這上面的磁芯呢
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/77/2936351241263622.jpg');}" onmousewheel="return imgzoom(this);">
http://szjslxm.cn.alibaba.com/athena/offerdetail/sale/szjslxm-1033434-229868967.html
0
回復

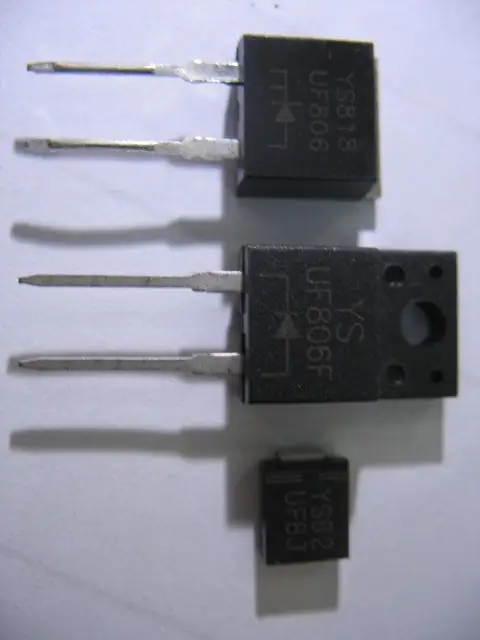

專業供應HID燈應用之超快速整流管8A/600V 有TO-220AC TO-262 SMC三種封裝,單價優勢,長期供應,可提供樣品,電話:0755-83679938 連先生
可用我們SMC封裝的,絕對節省空間,而且單價及交貨比IR等品牌更優勢.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/77/2075601242212298.jpg');}" onmousewheel="return imgzoom(this);">
可用我們SMC封裝的,絕對節省空間,而且單價及交貨比IR等品牌更優勢.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/77/2075601242212298.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@
您好,我有這上面的磁芯呢[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/77/2936351241263622.jpg');}"onmousewheel="returnimgzoom(this);">http://szjslxm.cn.alibaba.com/athena/offerdetail/sale/szjslxm-1033434-229868967.html
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/79/2936351247925264.gif');}" onmousewheel="return imgzoom(this);"> 0
