芯片簡介:

UBA2024是philips在2001年推出的芯片,采用EZ-HV SOI工藝制造,內部集成驅動電路和兩個mos管,特別適合制造緊湊型的熒光燈,功率從3w~15w不等.
    該集成電路內部含有兩只半橋功率晶體管、電平移位器、功率管驅動器、自舉電路、內部用的低壓電源、自激振蕩器以及為軟啟動、預熱所需要的啟動及掃頻功能,采用專用的SO-14封裝,它具有良好的熱傳導性能.由于它集成度很高,只需少量的外接組件,就可以組成一個自鎮流燈,價格相比采用13005等三極管的方案,比之高不了多少,但是性能上就好很多.
  特點:1.集成了兩個功率MOS
       2.集成了自舉二極管
        3.不需低壓供電,直接用高電壓產生芯片工作所需電壓
        4.最大電壓550V
       5.可調的振蕩器頻率
        6.含有軟啟動,可減輕開機時的瞬間電流的影響
        7.最小的發光時間控制

這是工程師做的基本實驗:

低壓高壓,高低溫也都做過了;

低溫0度高溫70度 各4H

在30環境溫度時IC表面溫度54度;

敞開測試:

輸入電壓AC110V

電流0.25A

輸入功率15W

輸出功率13.6W

工作頻率41.5KHz

燈波峰系數1.5CF

你好!請問你是做什么的,有沒有現貨?

你現在怎么也不把你電話留給我啊.你在忙什么???

多謝支持,下面是元件清單和容阻器件的選型;希望能幫到大家.

電解電容:200V 10UF 外徑10.5MM 高16.8MM   2PCS
二極管:  1N4007    2PS  這種滿大街都是
內置雙MOSFET的集成塊:  UBA2024P   1PCS  找我要得了
電感磁芯:  EE16  PC30  1付
電感骨架:  EE16 黑色電木  PIN4   1PCS
燈管:  三基色  12MM  3U15W
電阻:  0.25W  2.2歐 MOF  1PCS
電阻:  0.25W   110K      1PCS
CL21X電容:  63V 33N  腳距=5MM  1PCS
CL21X電容:  63V 10N  腳距=5MM  2PCS
高壓瓷片電容:  500V 100pf   1PCS
CBB13電容:   25V  180pf-200pf 腳距=5MM  1PCS  找深圳京裕
CBB21電容:   250V  47N  腳距=10MM  2PCS  同上
線路板:  圓型 47.5MM  1塊
滌綸電容:  500V  152  1PCS
漆包線:   0.15MM 300T  3.5MH   2PCS

可幫助客戶調試,希望和大家一起學習,共同進步.

回四樓的朋友,我在推這塊.貨源方面不必說,詳細請QQ或郵件聊.

能上QQ上聊嗎?》

我的QQ:564592456

你好:我給你打電話一直打不通!我前天訂的貨!你給我發了嗎?如果發了就給我來個電話!公司等著急用.謝謝!產品質量還行,就是發貨的時候能不能提前點!謝謝合作,

我已加你QQ 號了

你是???常州的劉工?SAMPLE早幫你發了.

我已加你QQ

UP,UBA2024做15W一體化節能燈的PCB圖一份,有需要的嗎?

來一份哦.

需要ZDGM888@163.COM

ZDGM888,收一下你的郵件,需要的朋友請留下郵箱.

收到,謝!

也給我來一分.public@szsgdgyyxgs.szbnet.com

頂一把;貨已到深圳倉庫,除去一些客戶的訂單,還有50K備貨;需要的朋友請來電.

頂一把;現貨庫存銷售:
UBA2032T  06+/07+   75KPCS
UBA2030T  06+      2KPCS
UBA2014T  06+/07+   67.5KPCS
UBA2014P  06+     15KPCS  客戶已訂購,如有需求需安排預訂;
UBA2024P  06+     50KPCS
UBA2021P  06+     20KPCS
UBA2021T  06+     23KPCS
BYC8-600  06+/07+   410KPCS
BYC8X-600 06+     55KPCS
BYC10-600 06+     25KPCS
BYC10X-600 06+    14KPCS
BYT79-600  06+/07+  50KPCS

以上具體數量于2007年4月14日前有效;如有需要的朋友請聯系本人.

頂一把,用UBA2024做一體化節能燈的都進來交流一下,關于保護線路的問題,請不吝賜教.

成本大約是多少??

成本應在9.5RMB左右;主要適合高端市場,估一次性的節能燈或是插拔式的都行.

怎么大家都不太感興趣呀.呵呵!

忘記留下我的聯系方式了:

深圳銘城光華科技有限公司

聯系人:吳浩濱

TEL:0755-83014048 13138859336

E-MAIL:hid2032@163.com

QQ:564592456

最近好像有一小部份的中山那邊的貿易商找我要UBA2024;我不知是否為論壇里朋友用的;希望他們能避免走太多的彎路.500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/53/1155981178425199.jpg');}" onmousewheel="return imgzoom(this);">

此帖已被刪除

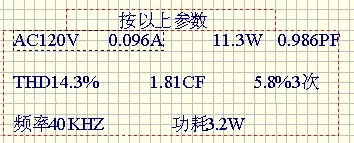

這是用2024做的12W小功率節能燈,請問高手怎么解決其功耗大的問題?500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/53/1155981179466013.jpg');}" onmousewheel="return imgzoom(this);">

做小體積小功率節能燈的進來聊聊.
