數字化電源控制器是電源的控制中樞,控制電源的輸出及其他行為(如:保護、切換).通過對輸出的控制,可以使電源的輸出滿足各種功能要求(如:恒電壓、恒電流、限流恒壓、恒功率、相位同步等).數字化電源控制器最大的優勢就在于,可以很方便的實現復雜的輸出控制,滿足各種電源日益增長的功能需求.
同時,LPCS2000B作為通用的控制器,可以廣泛應用于各種工業控制系統.
應用方案:
變頻控制器
在控制器SPWM 波形的控制下,功率回路輸出純正弦波,控制器根據各反饋信號改變正弦波的幅度和頻率.
變頻器適用于風機、水泵、壓縮機的控制,比固定頻率控制方式節能.
接口類型 接口功能 接口方式
輸入 供電電壓前饋 模擬(0-5V)
輸出電流反饋 模擬(0-5V)
輸出電壓反饋 模擬(0-5V)
溫度反饋 模擬(0-5V)
風機狀態反饋 數字(TTL)
外部聯鎖反饋 數字(TTL)
輸出 主繼電器輸出 數字(TTL)
SPWM輸出 數字(TTL)
開機狀態輸出 數字(TTL)
告警狀態輸出 數字(TTL)
接口類型 接口功能 接口方式
輸入 供電電壓前饋 模擬(0-5V)
輸出電流反饋 模擬(0-5V)
輸出電壓反饋 模擬(0-5V)
溫度反饋 模擬(0-5V)
風機狀態反饋 數字(TTL)
外部聯鎖反饋 數字(TTL)
輸出 主繼電器輸出 數字(TTL)
PWM輸出 數字(TTL)
開機狀態輸出 數字(TTL)
告警狀態輸出 數字(TTL)
1167299978.wmf
數字化電源控制器在變頻器領域的運用
全部回復(5)
正序查看
倒序查看
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/48/1167384386.jpg');}" onmousewheel="return imgzoom(this);">

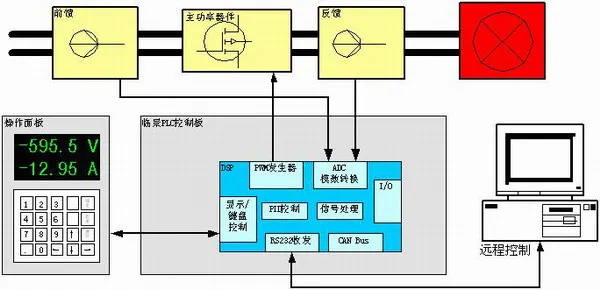

功能框架圖
0
回復
深圳市匯源變頻技術有限公司:長期服務于水泥廠 、電廠、造紙、化工、供水、供暖、紡織、機械、機床、冷飲、啤酒、食品鋼鐵、礦山、橡膠、朔料、飼料、醫藥、醫院、賓館、酒店 等行業 , 以優惠的價格 , 靈活的經營方式 , 最短的交付周期 , 雄厚的技術實力一直受到廣大客戶的好評.公司擁有多位資深電氣維修工程師,技術力量雄厚,具有豐富的維修經驗.
1:特約維修國內外品牌變頻器(西門子、ABB、三菱、富士、丹佛斯、臺安、臺達、愛德利、施耐德、LG、日立、愛默生、東芝、松下、歐陸650/590系列、倫茨Lenze)SEW、KEB、AB、三墾、施耐德、安川、歐姆龍、松下、東芝、日立、東元、普傳、愛德利、三川、九德松益安邦信、康沃、英威騰、惠豐、森蘭、風光、等.等各種變頻器.
伺服器維修:安川、三菱、松下、富士、歐姆龍、東芝、東元等品牌伺服器維修.
PLC維修:西門子、三菱、歐姆龍、松下、AB、臺安、臺達、富士、東元.
2:承接各類變頻調速改造工程,變頻器節能改造工程,中央空調系統節能改造工程,恒壓供水變頻節能改造工程,注塑機變頻節能改造工程; 風機水泵變頻節能改造工程!
維修/工程承諾:
(1) 先免費檢測后報價,后維修; 工程免費撰寫具體解決方案,先報價,后施工 .
(2) 對已修復部位及故障進行免費保修,保修期限為 3~6 個月.
(3) 省內配備專業工程師上門維修,安裝,調試服務;省外客戶有專人負責,服務優質放心 .
(4) 質量第一,信譽至上,交貨及時,維修價格嚴格按照深圳市相關行業協會的收費標準.
另外:
(1)為個品牌變頻器廠商提供代理及特約維修業務.
(2)可來電免費索取各類變頻器說明書和資料!
(3)共同探討變頻器,工程等技術應用!
我們配備了先進的維修設備,能夠在無圖紙無資料的條件下維修任何變頻器.維修不受行業限制,只要客戶確定變頻器出現問題,我們就可以替你修復. 我們秉成“顧客至上, 服務第一,誠信為本”的服務宗旨,奉行公平、公正、誠信、雙贏的經營理念竭誠為廣大客戶服務.歡迎來電垂訊!
聯系方式:13510538800;傳真:0755-26781483
QQ:416672347
Email:zjjkenny@163.com
1:特約維修國內外品牌變頻器(西門子、ABB、三菱、富士、丹佛斯、臺安、臺達、愛德利、施耐德、LG、日立、愛默生、東芝、松下、歐陸650/590系列、倫茨Lenze)SEW、KEB、AB、三墾、施耐德、安川、歐姆龍、松下、東芝、日立、東元、普傳、愛德利、三川、九德松益安邦信、康沃、英威騰、惠豐、森蘭、風光、等.等各種變頻器.
伺服器維修:安川、三菱、松下、富士、歐姆龍、東芝、東元等品牌伺服器維修.
PLC維修:西門子、三菱、歐姆龍、松下、AB、臺安、臺達、富士、東元.
2:承接各類變頻調速改造工程,變頻器節能改造工程,中央空調系統節能改造工程,恒壓供水變頻節能改造工程,注塑機變頻節能改造工程; 風機水泵變頻節能改造工程!
維修/工程承諾:
(1) 先免費檢測后報價,后維修; 工程免費撰寫具體解決方案,先報價,后施工 .
(2) 對已修復部位及故障進行免費保修,保修期限為 3~6 個月.
(3) 省內配備專業工程師上門維修,安裝,調試服務;省外客戶有專人負責,服務優質放心 .
(4) 質量第一,信譽至上,交貨及時,維修價格嚴格按照深圳市相關行業協會的收費標準.
另外:
(1)為個品牌變頻器廠商提供代理及特約維修業務.
(2)可來電免費索取各類變頻器說明書和資料!
(3)共同探討變頻器,工程等技術應用!
我們配備了先進的維修設備,能夠在無圖紙無資料的條件下維修任何變頻器.維修不受行業限制,只要客戶確定變頻器出現問題,我們就可以替你修復. 我們秉成“顧客至上, 服務第一,誠信為本”的服務宗旨,奉行公平、公正、誠信、雙贏的經營理念竭誠為廣大客戶服務.歡迎來電垂訊!
聯系方式:13510538800;傳真:0755-26781483
QQ:416672347
Email:zjjkenny@163.com
0
回復
@sclegine
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/48/1167384386.jpg');}"onmousewheel="returnimgzoom(this);">功能框架圖
LPCS2000B部分參數
? 處理器:100MHz 32Bit DSP with watchdog
? 參數存儲: 512 Bytes EEPROM
? 遠程控制接口:RS232
? PWM頻率:10KHz~500KHz
? PWM模式:全橋、全橋移相、H橋
? ADC采樣:12Bit,雙極性8路,單極性6路
? 控制模式:恒流、恒壓
? 采樣及控制延遲<50us
? 數碼管顯示驅動信號
? 4×5鍵盤驅動信號
? CAN Bus現場總線
? 供電電壓+5V(max. 1A)
? 遠程控制軟件(win98, win2000,winxp)
? 處理器:100MHz 32Bit DSP with watchdog
? 參數存儲: 512 Bytes EEPROM
? 遠程控制接口:RS232
? PWM頻率:10KHz~500KHz
? PWM模式:全橋、全橋移相、H橋
? ADC采樣:12Bit,雙極性8路,單極性6路
? 控制模式:恒流、恒壓
? 采樣及控制延遲<50us
? 數碼管顯示驅動信號
? 4×5鍵盤驅動信號
? CAN Bus現場總線
? 供電電壓+5V(max. 1A)
? 遠程控制軟件(win98, win2000,winxp)
0
回復
@sclegine
LPCS2000B部分參數?處理器:100MHz32BitDSPwithwatchdog?參數存儲:512BytesEEPROM?遠程控制接口:RS232?PWM頻率:10KHz~500KHz?PWM模式:全橋、全橋移相、H橋?ADC采樣:12Bit,雙極性8路,單極性6路?控制模式:恒流、恒壓?采樣及控制延遲

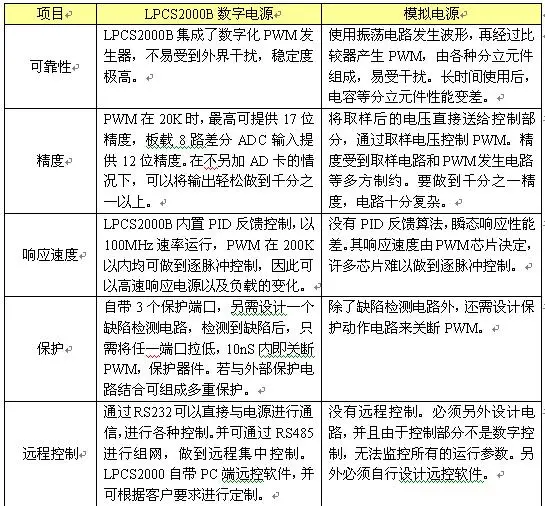

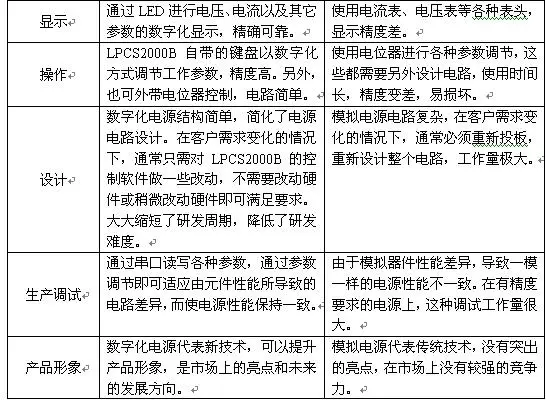

LPCS2000B的應用優勢:
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/54/1412551182917099.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/54/1412551182917131.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/54/1412551182917099.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/54/1412551182917131.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@sclegine
LPCS2000B的應用優勢:[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/54/1412551182917099.jpg');}"onmousewheel="returnimgzoom(this);">[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/54/1412551182917131.jpg');}"onmousewheel="returnimgzoom(this);">
有什么問題歡迎您隨時致電我公司!
四川省臨景軟件開發有限責任公司
聯系人:黃 威
電話: (86) 028+85195296
傳真: (86) 028+85172196
QQ: 15870431
郵箱:6411683@sohu.com
網站: http://www.legine.com
地址: 中國 四川省 成都市永豐路20號黃金時代城2-1-28(610041)
四川省臨景軟件開發有限責任公司
聯系人:黃 威
電話: (86) 028+85195296
傳真: (86) 028+85172196
QQ: 15870431
郵箱:6411683@sohu.com
網站: http://www.legine.com
地址: 中國 四川省 成都市永豐路20號黃金時代城2-1-28(610041)
0
回復
