用CD4047制作高頻逆變電路

全部回復(70)

只看樓主

正序查看

倒序查看

hnxiaoyu

LV.3

2006-12-19 22:35

CD4047沒買到沒做過

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/48/1166538995.jpg');}" onmousewheel="return imgzoom(this);">

回復

caobo790115

LV.5

2006-12-20 08:49

SG3525又好又簡單,何必用這個呢?

回復

shen63

LV.6

2006-12-20 09:05

@caobo790115

SG3525又好又簡單,何必用這個呢?

CD4047外圍電路更簡單,頻率穩定度也高,很輕松的驅動兩對150場管.

回復

racky

LV.4

2006-12-20 11:35

@shen63

CD4047外圍電路更簡單,頻率穩定度也高,很輕松的驅動兩對150場管.

哈哈,CD4047很好用的,我就做過,不過是低頻的.

回復

hnxiaoyu

LV.3

2006-12-20 12:15

@racky

哈哈,CD4047很好用的,我就做過,不過是低頻的.

低頻是對電器有好處啊

回復

shen63

LV.6

2006-12-21 11:28

@hnxiaoyu

低頻是對電器有好處啊

低頻-高頻可以用轉換開關作到一個電路里,在家用低頻逆變做應急電源,外出用高頻(不帶工頻變壓器)...方便.....

回復

四通閥

LV.6

2006-12-24 15:01

@caobo790115

SG3525又好又簡單,何必用這個呢?

CD4047外圍電路簡單,也平價.

回復

奔騰cpu

LV.4

2006-12-29 22:17

@四通閥

CD4047外圍電路簡單,也平價.

我們這沒有阿!可悲

回復

shen63

LV.6

2006-12-29 22:54

四個場管,空載電流大,1A,用這個電路如何改才能把空載電流降下來???
煩請各位大俠指點.....

回復

shen63

LV.6

2007-01-03 23:37

四個場管,空載電流大,600ma,用這個電路如何改才能把空載電流降下來???
煩請各位大俠指點.....

回復

shen63

LV.6

2007-01-03 23:43

@shen63

四個場管,空載電流大,600ma,用這個電路如何改才能把空載電流降下來???煩請各位大俠指點.....

增高頻率:35KHZ 降低場管偏壓 E55初級(3+3T)并了個104P電容,四個場管,空載電流600ma,用這個電路如何改才能把空載電流再降下來???
煩請各位大俠指點.....

回復

shen63

LV.6

2007-01-04 09:04

@shen63

這個電路奇怪...電瓶兩端并電容空載電流從600MA上升到1.5A...這是怎么回事????
煩請各位大俠指點.....

回復

jsmjsm

LV.2

2007-02-10 15:39

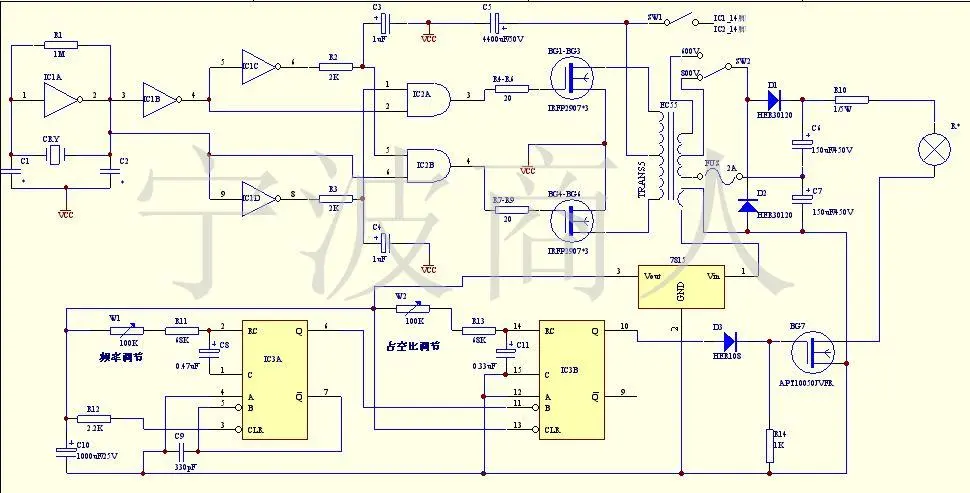

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/50/1171092785.jpg');}" onmousewheel="return imgzoom(this);">

回復

luojun

LV.8

2007-02-10 22:11

我兩年前就用CD4047驅動兩塊400A的IGBT模塊,做逆變來電魚的啊!

回復

huaji01

LV.2

2007-02-11 01:57

@luojun

我兩年前就用CD4047驅動兩塊400A的IGBT模塊,做逆變來電魚的啊!

朋友你好!你可以提供IGBT的型號嗎?還有圖片嗎?功率可以做多大呢?謝謝!

回復

luojun

LV.8

2007-02-11 16:08

@huaji01

朋友你好!你可以提供IGBT的型號嗎?還有圖片嗎?功率可以做多大呢?謝謝!

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/50/1171181319.jpg');}" onmousewheel="return imgzoom(this);">

回復

luojun

LV.8

2007-02-11 16:13

@huaji01

朋友你好!你可以提供IGBT的型號嗎?還有圖片嗎?功率可以做多大呢?謝謝!

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/50/1171181545.jpg');}" onmousewheel="return imgzoom(this);">

回復

huaji01

LV.2

2007-02-12 04:10

@luojun

[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/50/1171181545.jpg');}"onmousewheel="returnimgzoom(this);">

謝謝!請問:這是低頻還是中頻機?這兩只IGBT多少錢?我有興趣哩!
