請給出線路元件參數(包括變壓器變比),我可以幫你仿真一下.
最好將圖直接貼上來,大家看著方便.

我標上參數了,麻煩你看看,謝謝!1165023084.sch

沒人對這個感興趣嗎?各位大大,就幫幫新人吧

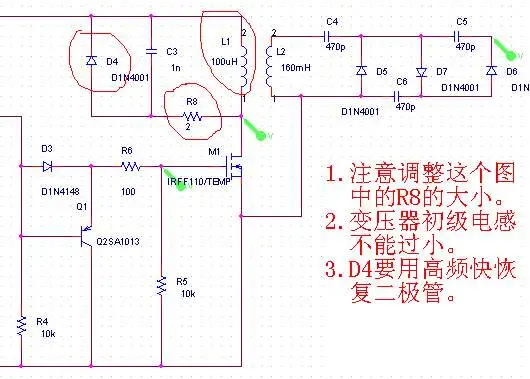

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/48/1165044678.jpg');}" onmousewheel="return imgzoom(this);">

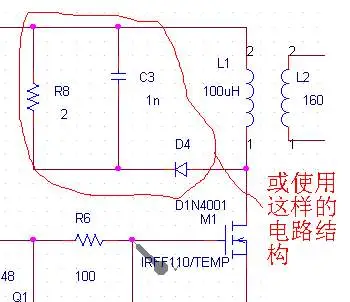

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/48/1165044692.jpg');}" onmousewheel="return imgzoom(this);">

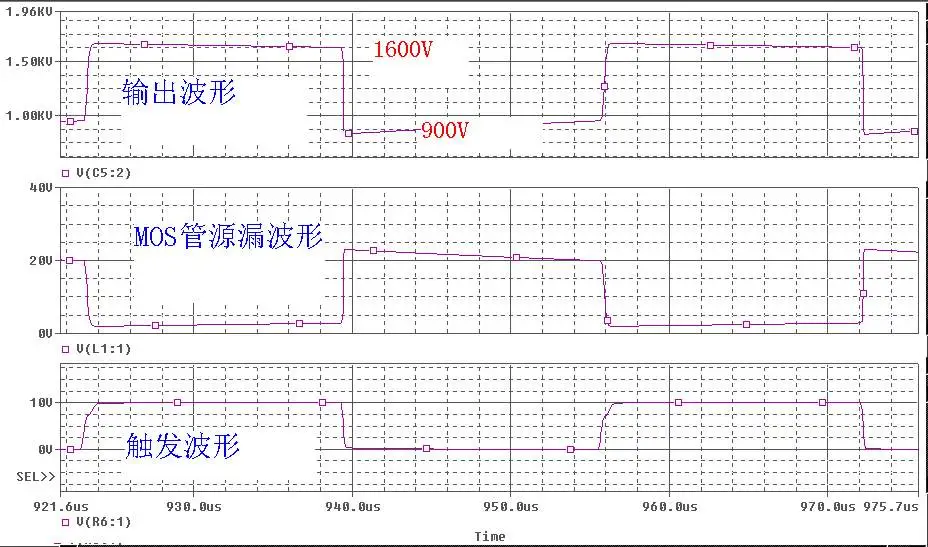

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/48/1165044707.jpg');}" onmousewheel="return imgzoom(this);">
這樣的結果,滿意嗎?

看到了,謝謝你啊．馬上去做實驗看看．另外再向你請教下,如果我輸入DC是300V的話,你能幫我估計下變壓器的參數嗎?我是用2個E25的E形部分的．骨架上有7個槽的那一種,非常感謝你．

請網上的變壓器工程師回答.

還是不行啊,按照你說的進行了改動．還是沒有高壓輸出,且電流大,在3---4A之間．555的頻率22K左右,請各位幫我看看?。?/div>
