用ST的L6561吧
用ST的L6561吧,這芯屬于BOOST的PFC芯,效率且輸出電壓可調(通過設置內環反饋便可得不同電壓)!

l6561可能啟動不了.
L6561的datasheet給出的啟動電壓為11~13V,可能有的IC啟動不了.

771230
ノncp1200 low power

那真不行了!
輸入要求在9——18V,典型12v!我決定用3843了!

用我們的MB3800
很好的啊

有資料嗎?
hby94@sohu.com

有
但是這個芯片的價位比較高啊

我先看看呀!
發道我的幽香嘛

收到了嗎
收到了沒有啊

新問題!
輸入12V,輸出電壓為24V,我用的3843 ,TL431穩壓的,但是現在輸出為23.01,而且還是變化的,基本上以0.01V/秒減少!

如果你需要不隔離,那我給你推薦的多好啊
MB3800非常簡單的.佐格里也沒有問題,也可以解決.

用3843絕對可以
用3843絕對可以.我做過48V變150V,1000W的電路都沒問題,不過要注意的是BOOST電路不宜空載.

輸入9-18V,輸出24V,5W.主控芯片3843
變壓器輸入輸出匝比為10:35,在12到18V都工作正常,當輸入小于11V時,空載正常,帶載輸出電壓就降到21V.怎么回事?

帶多大負載時電壓就跌下來.
會不會是初級開始限流了.將MOS管S腳的電流采樣電阻減小一點看看.

為何不宜空載?
?

多謝!
有點改善了!現在是10V戴不動,我用電子負載只能帶到1.4A
而且現在MOS管很容易被燒!(在9V多的時候下面的錫堅持不了幾秒就化了!)還有IRFR220與IRFR110有什么區別!?

這好說,加一個負載就搞掂了!
至于負載功率嗎?用一個20-30/1W的就行!

需要隔離嗎?
如不需隔離就太簡單了,用個什么34063之類加個電感就搞定了,怎么小的功率,那里要用什么384*,那就復雜了

看樣子MOS上的電流太大了.
IRFR220和IRFR110的區別你可以從網上查到它們的DATASHEET,自己看吧.
你的負載究竟是多大,不是5W輸出嗎?怎么會到1.4A?

寫錯了是0.14A!
呵呵

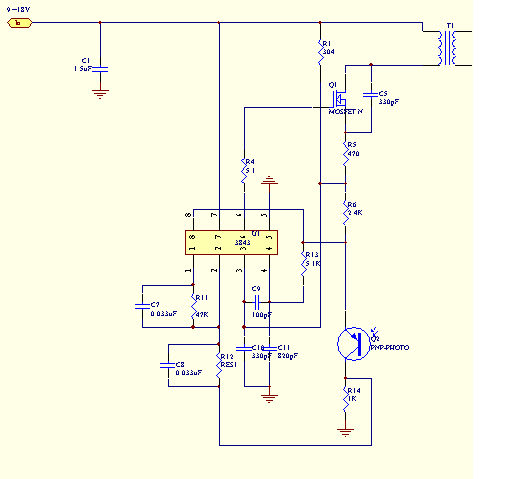

看看這個電阻!
R1有什么用?500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/0/1065748842.bmp');}" onmousewheel="return imgzoom(this);">

那若是做48v升壓到200v,電流很小10mA
用什么芯片做呢?
用3843好像效率太差了?
請問有沒有別的方案呀?
謝謝!

3525
