關于SG3525

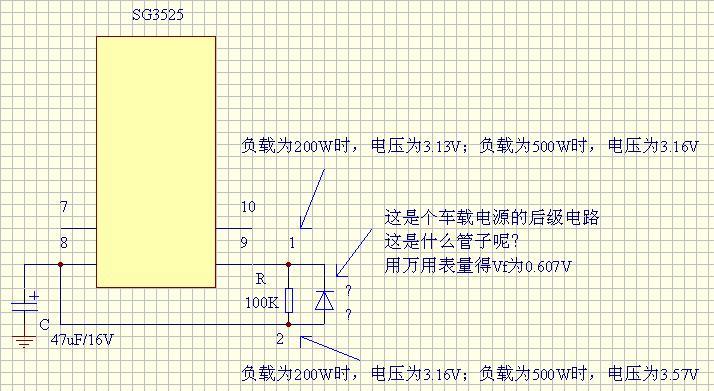

有人知道圖上二極管樣子的會是什么管子嗎?
和1N4148的封裝一樣,但確定不是1N4148.
全部回復(11)
正序查看
倒序查看
ouyangjun
LV.4
2
2006-11-24 08:44
補充一點,電源的額定功率為500W,
節點2的注釋如下:
負載為200W時,電壓為3.54V;負載為500W時,電壓為3.57V.
0
回復
racky
LV.4
3
2006-11-24 09:44
@ouyangjun
補充一點,電源的額定功率為500W,節點2的注釋如下:負載為200W時,電壓為3.54V;負載為500W時,電壓為3.57V.
應該是穩壓二極管吧
0
回復
ouyangjun
LV.4
4
2006-11-24 10:01
@racky
應該是穩壓二極管吧
我原來也是這樣想的,可如果是的話,電壓值不就 不對了嗎?
0
回復
racky
LV.4
5
2006-11-24 10:39
@ouyangjun
我原來也是這樣想的,可如果是的話,電壓值不就不對了嗎?
可能起限制脈寬的作用,穩壓值在3.6V-5.0V之間,你看上面打印,有沒有數字,是紅色玻殼封裝的嗎?
0
回復
ouyangjun
LV.4
6
2006-11-24 13:42
@racky
可能起限制脈寬的作用,穩壓值在3.6V-5.0V之間,你看上面打印,有沒有數字,是紅色玻殼封裝的嗎?
是玻璃殼封裝的,可是現在上面的字一點都看不出來了,
0
回復
jml2008yd
LV.2
7
2006-11-24 21:28
應該就是普通的二極管吧! 當它導通時短路電阻.
0
回復
2006-11-26 15:48
是不是1N4448,用來泄放c
0
回復
racky
LV.4
9
2006-11-26 23:21
教你個方法:把它拆下,測它的反向擊穿電壓,如果反向擊穿電壓很高的話(大于30V)一般是普通的開關二極管,如果反向擊穿電壓很低(照此電路一般不會很高的,因為9腳最高也只有5V)那就是穩壓二極管.
0
回復
ouyangjun
LV.4
10
2006-11-27 08:47
@racky
教你個方法:把它拆下,測它的反向擊穿電壓,如果反向擊穿電壓很高的話(大于30V)一般是普通的開關二極管,如果反向擊穿電壓很低(照此電路一般不會很高的,因為9腳最高也只有5V)那就是穩壓二極管.
行,謝謝了,
我先試試看.
0
回復
fulisemi
LV.4
11
2006-11-30 09:33
@racky
教你個方法:把它拆下,測它的反向擊穿電壓,如果反向擊穿電壓很高的話(大于30V)一般是普通的開關二極管,如果反向擊穿電壓很低(照此電路一般不會很高的,因為9腳最高也只有5V)那就是穩壓二極管.
關注中....
0
回復
ouyangjun
LV.4
12
2006-11-30 10:48
@wangyongyh
是不是1N4448,用來泄放c
真是不好意思,原先判斷錯了,就是4148,什么作用還是弄不明白.
對了,哪位有SG3525的中文資料,能共享上來看看嗎?
