500W開關電源空載問題

我現在弄的一個500W的開關電源,半橋式的,驅動用TL494加IR2101來做,變壓器用ETD49的,一次側28匝,二次側14匝,輸出56V,電流8.5A,己帶這么重的負載試驗過沒有問題,效率百分之93,主要的問題是空載電壓過高,且沒有死區,造成輸出電壓過高,空載時78V,負載時56V,占空比0.75,MOS管的G極波形正常,有死區.在死區階段,波形由上到下變成一條斜線,加到50W負載才會變成標準的方波,在這里請教各位高手,為何會造成這樣的,理論上,控制有,輸出也應有啊...
全部回復(29)
正序查看
倒序查看
9293641
LV.5
2
2006-11-23 16:42
都沒有回應啊....
0
回復
9293641
LV.5
3
2006-11-23 17:54
@9293641
都沒有回應啊....
怎么回事嗎?沒一個回復下嗎?
0
回復
2006-11-23 18:23
@9293641
怎么回事嗎?沒一個回復下嗎?
關注中
0
回復
2006-11-23 18:31
把原理圖發上來先看一看.
0
回復
xfang
LV.4
6
2006-11-23 18:58
@牽只螞蟻散步
把原理圖發上來先看一看.
有沒有加假負載?
0
回復
robertyu
LV.6
7
2006-11-23 19:11
@xfang
有沒有加假負載?
1.輸出加假負載.
2.調整輸出電感的感量.
0
回復
9293641
LV.5
8
2006-11-23 20:17
@robertyu
1.輸出加假負載.2.調整輸出電感的感量.
現更改輸出電感量到220UH(單個繞組),輸出電感是采用兩個繞組繞在同一個磁芯上,接線入后,再加入660歐的假負載,電壓為68V,算一下,加入了7W的負載,電壓由76V降至68V,這樣感覺還是不太理想,如想輸出電壓空載時跟負載時相差不大,那就要再加大假負載,感覺挺可惜的,不知還有其它的方法沒了...電感量增大到220UH感覺也好像太大了
0
回復
9293641
LV.5
9
2006-11-23 20:18
@robertyu
1.輸出加假負載.2.調整輸出電感的感量.
想知道的是,是什么原因?qū)е逻@種現象的了...
0
回復
9293641
LV.5
10
2006-11-23 20:23
@牽只螞蟻散步
把原理圖發上來先看一看.
1164284573.sch
這是它的基本電路圖,模塊用的是TL494+IR2101的
0
回復
9293641
LV.5
11
2006-11-23 20:49
@9293641
1164284573.sch這是它的基本電路圖,模塊用的是TL494+IR2101的

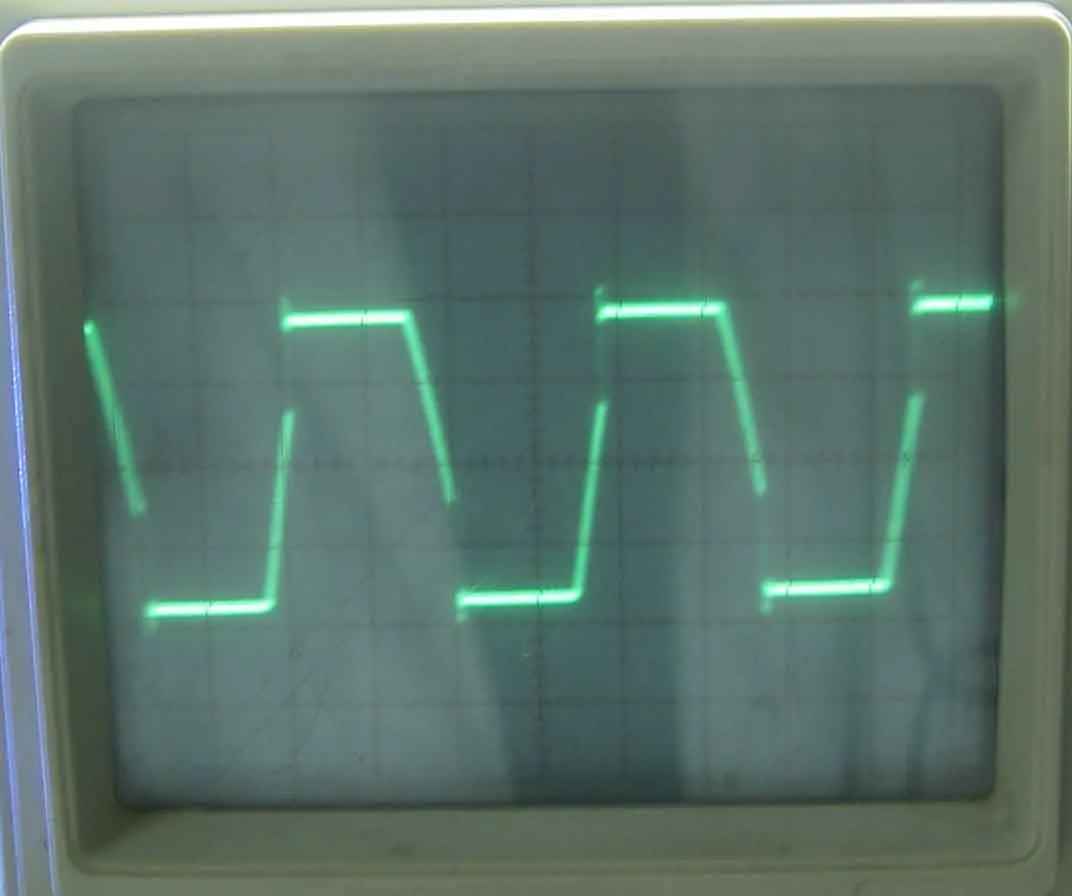

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/47/1164286158.jpg');}" onmousewheel="return imgzoom(this);">這是它的波形圖
0
回復
9293641
LV.5
12
2006-11-24 11:32
@牽只螞蟻散步
把原理圖發上來先看一看.
原理圖有上傳了,看看吧...波形圖也有了...
0
回復
creater
LV.6
13
2006-11-24 11:57
@9293641
1164284573.sch這是它的基本電路圖,模塊用的是TL494+IR2101的
sch   pm...and you say tl494+... is same? other do not analysis!
0
回復
9293641
LV.5
14
2006-11-24 14:00
@creater
sch  pm...andyousaytl494+...issame?otherdonotanalysis!
你搞什么東東啊...還在這賣弄起一來啦....
0
回復
10000
LV.4
15
2006-11-24 15:10
@9293641
原理圖有上傳了,看看吧...波形圖也有了...
你的半橋效率做到 93%,想見識下
用TL494????  !!!!
0
回復
張高琨
LV.8
16
2006-11-24 15:12
@9293641
1164284573.sch這是它的基本電路圖,模塊用的是TL494+IR2101的
PM2020A是什么PWM IC?說是494怎么不是?
0
回復
9293641
LV.5
17
2006-11-24 16:12
@張高琨
PM2020A是什么PWMIC?說是494怎么不是?
是一個模塊驅動板,上面是TL494和IR2101做的驅動
0
回復
9293641
LV.5
18
2006-11-24 16:19
難道沒有人能解釋下原因的嗎?高手都跑到去了....
0
回復
張高琨
LV.8
19
2006-11-24 16:27
@9293641
是一個模塊驅動板,上面是TL494和IR2101做的驅動
是這兩個IC組合起來的?
0
回復
2006-11-25 01:54
如果輸出56v,那應該孩并一只5.6k放電電阻的,那樣空載才不會漂的那么厲害,再有,輸出應該LC濾波,那個L應該注意,萬一電路不能改了,可以帶偏載試之……
0
回復
9293641
LV.5
21
2006-11-25 19:07
@功率放大器
如果輸出56v,那應該孩并一只5.6k放電電阻的,那樣空載才不會漂的那么厲害,再有,輸出應該LC濾波,那個L應該注意,萬一電路不能改了,可以帶偏載試之……
帶一個5.6K的毫無作用,輸出有LC濾波,何為帶偏載
0
回復
9293641
LV.5
22
2006-11-27 17:21
@9293641
帶一個5.6K的毫無作用,輸出有LC濾波,何為帶偏載
還是沒有人加復啊..
0
回復
2006-11-28 11:11
@9293641
難道沒有人能解釋下原因的嗎?高手都跑到去了....
反饋環可能沒有弄好
0
回復
hu303700788
LV.5
24
2006-11-28 13:40
@9293641
還是沒有人加復啊..
這個線路沒有隔離能過安規嘛!
0
回復
9293641
LV.5
25
2006-11-28 14:15
@hu303700788
這個線路沒有隔離能過安規嘛!
PM2020A是一個模塊用TL494+IR2101做的模塊,有隔離的...關鍵是空載波形,怎么沒一個人能正面回答我的了...
0
回復
hypower
LV.7
26
2006-11-28 17:37
@9293641
PM2020A是一個模塊用TL494+IR2101做的模塊,有隔離的...關鍵是空載波形,怎么沒一個人能正面回答我的了...
TL431工作電壓最高37V,如果高于這個電壓在431上串個穩壓管.
0
回復
reaste
LV.5
27
2009-11-10 16:56
@hypower
TL431工作電壓最高37V,如果高于這個電壓在431上串個穩壓管.
看看原理圖吧
0
回復
chendeya
LV.3
28
2009-11-11 11:28
@reaste
看看原理圖吧
你效率能做到93啊,厲害啊
0
回復
allun
LV.3
29
2009-11-11 16:35
TL494的半橋電路能做到93%的效率?可能性不大,穩壓不行,主要要看反饋電路.
0
回復
zxj19691221
LV.1
30
2010-06-19 10:21
@allun
TL494的半橋電路能做到93%的效率?可能性不大,穩壓不行,主要要看反饋電路.
這種現象是由于穩壓部分的問題所導致，驅動模塊穩壓電路沒有起到作用，檢查反饋的穩壓電路或自激穩壓電路部分，檢測驅動模塊的穩壓腳，空載和負載的輸入的穩壓電壓是否有變化，此電壓若有變化不穩定，這就說明了問題的存在。
