今天改制了變壓器,用0.71線13根并繞初級,3匝;次級還是原來 的0.69線78匝,通電試驗不是那樣,沒什么好轉.磁芯載面積4平方厘米,能做成多大功率 的呀?

你這個變壓器可做到2000W了!

1:如果用一對IRFP150N/12伏供電最多只做到300W,用1.2平方厘米就可以了,就是電腦電源里的變壓器,繞法:
初級=4T+4T(0.71線用4根并繞)
次級=80T(用0.71單線即可)

2:如果用4平方厘米的變壓器做,要用4對IRFP150N/36伏以上供電最多只做到2000W,繞法:(以48伏供電計算)
初級=5T+5T(0.71線用10根并繞)
次級=25T(用0.71單線4根并繞)
要用標準電路,不用開氣隙,不能直接驅動,加一級放大.

初級電流可以估算的,負載功率除以0.8再除以供電電壓12V,約等于該電流,功率管很熱,可能是變壓器匝數有問題

首先感謝你的回復,不過我沒拆過電腦電源 ,那里邊的變壓器的繞法是怎樣的,請你說說

請你幫我設計
功率:400W,
輸入電壓dc:12伏,
輸出電壓:220以上伏/2A
開關頻率50以上KHZ
推挽形式輸出變壓器
磁芯:ER35
請你給出.初級線徑.圈數.股數
次級線徑.圈數
我的e-mail: lcm102@126.com
謝謝

初級用銅皮0.3MM*25MM繞5T,中心抽頭.或用1.0線4根并繞3T+3T,順口出線,實際是2.8T+2.8T,建議用銅皮,效率高且波形好,不易產生電容和場管發熱等負作用.
次級用0.76線雙并戲45T--50T.
******磁芯材料對繞線有影響,
******頻率對繞線影響較小,鐵氧體材料1KHZ---300KHZ影響系數為3%
,1KHZ以下不能用鐵氧體材料,頻率對繞線的影響就極大了.
順便說聲,400W的功率不小了,線路板的大電流線路要注意,電流導通足夠,線路盡量不要彎曲,要是形成了電感,你不用調試了.

加一級放大,放大電路如何,請上傳一個共享一下.

你好啊,謝謝你啊.我試試啊

請你幫我設計
功率:400W,
輸入電壓dc:12伏,
輸出電壓:220以上伏/2A
開關頻率50以上KHZ
推挽形式輸出變壓器
磁芯:ER35
請你給出.初級線徑.圈數.股數
次級線徑.圈數
我的e-mail: lcm102@126.com
謝謝
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/47/1162909452.jpg');}" onmousewheel="return imgzoom(this);">
HUAMG 你好今天我做過啊,不過,燒壞左我兩只P75NF75
請你幫我再計算一下啊,

請你幫我設計
功率:可以做到多大啊
輸入電壓dc:12伏,
輸出電壓:220以上伏/2A
開關頻率50以上KHZ
推挽形式輸出變壓器
請你給出.初級線徑.圈數.股數
次級線徑.圈數
我的e-mail: lcm102@126.com
謝謝

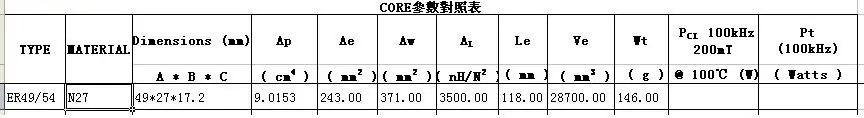

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/47/1162910531.jpg');}" onmousewheel="return imgzoom(this);">

你用二只75N75就要做400W?其實你用的變壓器做400W是足夠的,應用SG3525(KA3525)推動4只IFR3205(IFR1010,IFR1405)免強可以做到(原因是線路板布線及調試很重要,高頻對線路的要求很高,如果線路和布線成熟做500W都沒問題),你可否將實際情況告訴我,幫你解決.我家里實驗用的UPS就有EE41的,因用CPU控制的,性能好,我喜歡用它.不過是200KHZ.輸出是正弘波50HZ的.

你好.我用一只UBS電源300W的變壓器,ER28/34
用兩只P75NF75都得啊,我現在就是想做大一點啊,
但是我沒有變壓器啊,我就有ER35磁體啊,我就想你幫我
設計一個變壓器啊,你可不可以再給一份線路圖我啊,
謝謝你啊

電路可以參考論壇上的(仿山特MT1000UPS)里的線路圖,里面的升壓線路是成熟的,500W是有的,1000W絕對是峰值,你的UBS300W是備用5分鐘的,如果滿負荷300W工作一些時間會變成微波爐了,如你是改裝機的話,還需要找地方加裝風扇,論壇上和廣告里的什么500W/1000W都是半數,標稱的都是峰值而不是額定工作的功率,中國市場不地道!

huamg;你好.我原先是用下面那份圖紙改裝的.但是它的輸出是有問題的啊,你可以幫我再計一下ER35磁芯的繞法嗎,如果有線路圖那就再給一份我吧,好嗎,我不是很會打字啊,我也是剛剛學的,幫一下我吧,謝謝你啦,大哥,1162960807.sch

高頻升壓變壓器:
圓心(線芯):0.43除以橫截面積=匝數/每伏電壓
方心(線芯):0.45除以橫截面積=匝數/每伏電壓
輸入端是與功率管串聯的,實際線圈負載的電壓為85%,應以10V試計算.
線徑:通過電流(A)除以5=銅導線橫截面積(MM平方)
     圓形銅導線橫截面積除以3.14的開方再乘以2=圓形銅導線直徑(MM)

這樣你可以自已計算了.

也不全是你的靜態電流小說明你的電路占空比很小帶負荷管就發 說明驅動電路不行,只有占空比才會這樣加大你的占空比靜態電流會比以前大點但是負荷就不會發熱了,功率也上去了

怎樣才能增大占空比,謝謝,是否調節SG3525的5腳與7腳間的放電電阻來完成.

是的但是有一點空負荷電流會增大,這個問題我還沒有好的辦法

HUAMG.你好.我上面給你那個1162960807.sch線路可以用ER35/41磁芯做到400W 嗎?
如果不行你能給我一份,就用ER35/41磁芯做400W的線路嗎?
我想求你幫我,算一下上面ER35/41磁芯啊,我手頭有幾個這樣的磁芯啊
功率:400W,
輸入電壓dc:12伏,
輸出電壓:220以上伏/2A
開關頻率50以上KHZ
推挽形式輸出變壓器
磁芯:ER35/41
請你給出.初級線徑.圈數.股數
次級線徑.圈數
請你幫我寫詳細點好嗎,謝謝啦

你的郵箱?順便問一下,ER35/41橫截面積是多少平方MM/各規格?我手頭上沒有.
繞變壓器時最好保留一組15V的單獨繞組,用來調試穩壓,這樣繞此種變壓器是絕對成功的.

你好我的郵箱:lcm102@126.com 或 465938227@qq.com
謝謝你啊,

你好.我的郵箱LCM102@126.COM  或 465938227@qq.com

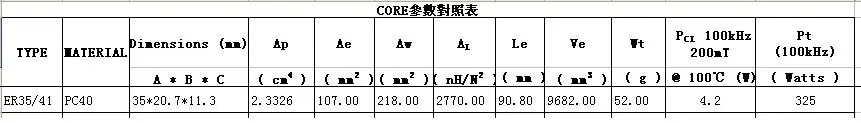

ER35/41500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/47/1163226751.jpg');}" onmousewheel="return imgzoom(this);">
你好,如果要保留一組15V的要點樣做啊,

OK!

在線嗎?為了你公開我的心血,一小時后刪除了.

HUAMG:你好我在啊等你啊

郵箱:HUAMG1964@163.COM

你可以幫我詳細點教我做這個變壓器嗎

我曾把7.5腳電阻減小到0,可還是功率管子發熱嚴重,試過 占空比小時容易燒管子,我估計可能是電路濾波不良,測電路的電源,發現有和振蕩頻率相同的正向脈沖存在,后來我直接測電瓶?jī)蓚€(gè)接線柱,也有此正向脈沖,不知該如何解決這一問題,請各位老師指教.還有就是控制板在不接功率管時波形正常,接功率 管后波形就不好了,可是變壓器次極的波形卻近乎完美,這能說明什么問題嗎?

我這電路行嗎?
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/47/1163381312.jpg');}" onmousewheel="return imgzoom(this);">

你的頻率太低了吧,還有8腳的啟電電容太大了
