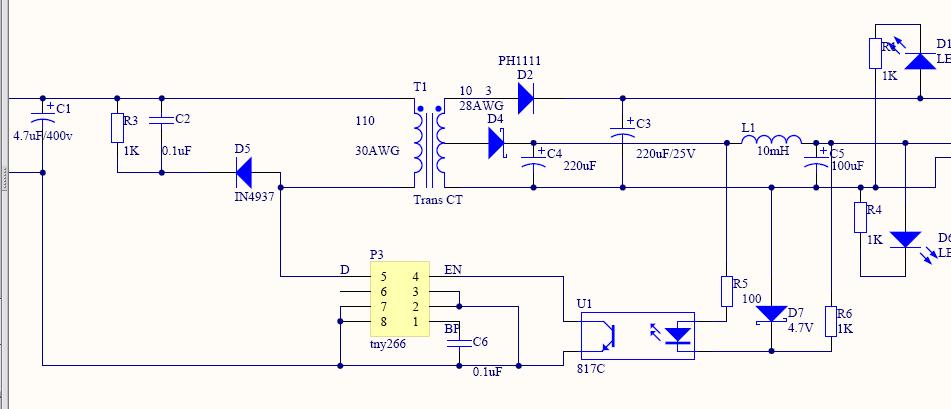

R3電阻1K太小了.放100K.電路可以工作.變壓器磁芯不明確,所以無法知道你變壓器設計是否合理,包括磁通密度、圈數,感量等等.變壓器次級用中間腳作為地線比較好.

L1不用那么大.動態會不好的.用個4.7uH就可以了.

L1用10uH可以嗎?

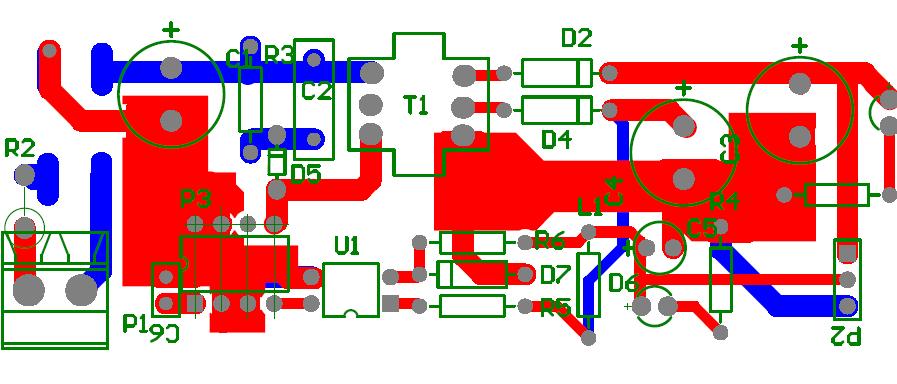

前一陣用TNY274做了個方案,只接一個發光管時(相當于空載)線路板不燙,接了個100歐的負載,輸出12.68V,(12V穩壓管加一個電阻),此時運行3個多小時,芯片不燙,但變壓器初級1腳的線路板處很燙,變壓器也燙,大約有60度左右吧.
這樣輸出才1.5W就這么燙了,為什么?變壓器參數,EE16,初級是110匝,次級30匝

L1用10uH可以嗎?
上一次用TNY274做了個方案,空載時,線路板不燙的,但帶100歐的負載電阻時,運行3個小時后變壓器1腳邊上的線路板很燙,有60度左右,變壓器也很燙.變壓器參數EE16,初級110匝,30AWG,
次線10匝,3束,28AWG,
一路輸出,12V
目標做成4W

初級100匝,30AWG,
次級1,10匝,28AWG 3股
次級2,7匝,28AWG 2股
這樣的變壓器參數可以嗎?

輸入電壓范圍?
輸入濾波電容容量多大?
變壓器磁芯大小?
電感量多大?
輸出電流各多少?

10uH可以.

請回答第八貼中的問題,才好判斷你變壓器的正確性與否.

輸入電壓范圍AC70至260V
做實驗時,通市電,AC220V
輸入濾波電容為4.7uf/400v
變壓器磁芯EE16
電感量,不知
輸出電流:5V輸出回路,輸出電流0.4A
     12V輸出回路,輸出電流0.166A
     即兩路各輸出2W

發熱怎么回事?

**此帖已被管理員刪除**

您的意思是頻率高?那么120K時候EE16做3W總可以吧!

怎么這樣理解呢?60K EE16做6W,那120K時候EE16少至可以做10W.

但可以告訴你,65K時候EE16可做12W
