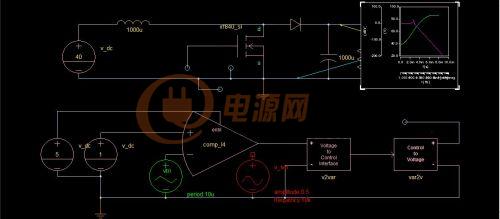

最近在學習saber的small signal Ac analysis ，其中講到仿真的時只需設置startfrequency end frequency和源的ac_mag 即可，仿真圖如下

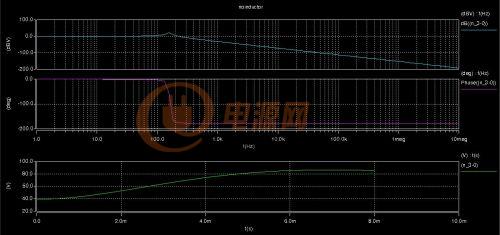

其中我在輸入電壓源中對ac-mag進行了非零設置，仿真結果也是比較滿意的如下所示

（1）但是上圖的幅頻特性應該是Vo（s）/Vd(s)的波特圖吧？
（2）我想得到控制到輸出的傳遞函數波特圖，那是不是應該在占空比上加一個低頻擾動？我按照我的思路進行了修改，對PWM部分的直流源給定的ac-mag值進行了修改（改為非零值），同時直流源輸入的ac-mag改為零，那么得到的波特圖是否就為控制到輸出的波特圖？

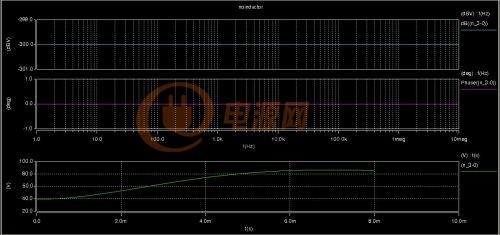

下圖為實際的圖

并不是我想要的圖，肯定是不對的，請問各位看官，問題出在哪呢？謝謝！
