各位前輩請指點如何解決溫漂問題?

小弟我在做一個模塊電源,因?yàn)轶w積非常小,散熱問題不能很好解決.
想請教下各位前輩,能否不利用散熱器而僅僅在電路上解決輸出電壓隨溫度漂移的情況?(目前漂移50mV,用戶要求10mV內)

小弟使用的是UC2843單端正激的經典電路,光藕用的TLP181, 431選用的是SO-8的工業級.

還有一個很奇怪的問題,就是在做試驗時,同一個模塊有時溫度會正漂,有時會負漂,這是什么原因造成的?

全部回復(9)

只看樓主

正序查看

倒序查看

temple2002

LV.1

2006-08-04 22:53

沒有前輩來指導一下嗎?.....繼續盼望

回復

古道中人

LV.8

2006-08-05 00:25

@temple2002

沒有前輩來指導一下嗎?.....繼續盼望

能給控制回路圖嗎?

回復

micro-power

LV.6

2006-08-05 21:08

@temple2002

沒有前輩來指導一下嗎?.....繼續盼望

做的多少度?
如果高溫大于85度,建議還是別用光耦了.

回復

temple2002

LV.1

2006-08-06 01:56

@古道中人

能給控制回路圖嗎?

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/44/1154798796.jpg');}" onmousewheel="return imgzoom(this);">

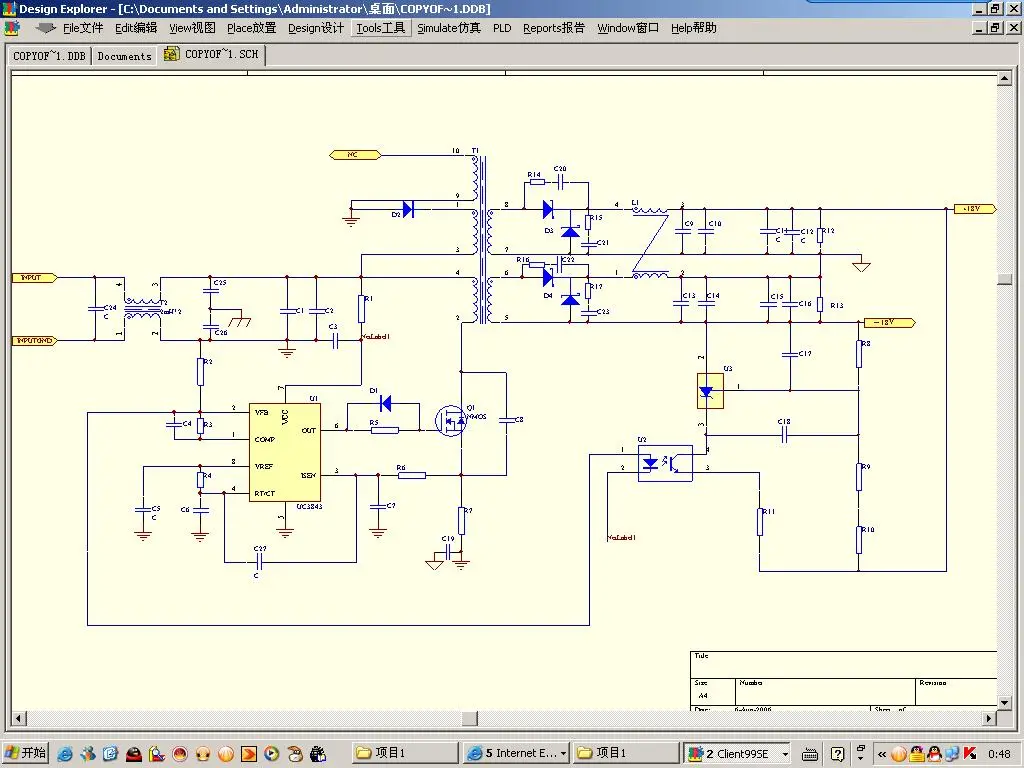

完整電路

我做的是常溫...高溫還沒做.
效率80%,功率是11瓦.體積是36mm*28mm*10mm

27輸入正負18v輸出.

回復

temple2002

LV.1

2006-08-06 02:03

@micro-power

做的多少度?如果高溫大于85度,建議還是別用光耦了.

用磁反饋體積不大允許.. 目前要求是環境溫度85度. 不過我的溫漂從常溫就開始了....

回復

mark_si

LV.1

2006-08-06 02:29

1154802529.doc
電源IC top排行榜

回復

micro-power

LV.6

2006-08-06 08:01

@temple2002

用磁反饋體積不大允許..目前要求是環境溫度85度.不過我的溫漂從常溫就開始了....

你的圖似乎有問題吧.
溫度太高了光耦的E,C端穿透電流太大,可能導致431工作電流過小.可以在光耦的A,K端上并聯一個電阻,給431提供一定的工作電流.應該就沒什么問題了.

媽的今天還要加班.煩.

回復

micro-power

LV.6

2006-08-06 08:06

@temple2002

[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/44/1154798796.jpg');}"onmousewheel="returnimgzoom(this);">完整電路我做的是常溫...高溫還沒做.效率80%,功率是11瓦.體積是36mm*28mm*10mm27輸入正負18v輸出.

我在做一個27V輸入,正負15V輸出,12W的,體積只有27×30×10,正在頭痛同步功能呢.400-800K的工作頻率,400K可以同步的時候800K就不行,800K可以同步的時候400K就不行了.這幾天頭都搞大了.弄得我今天還要去加班.
