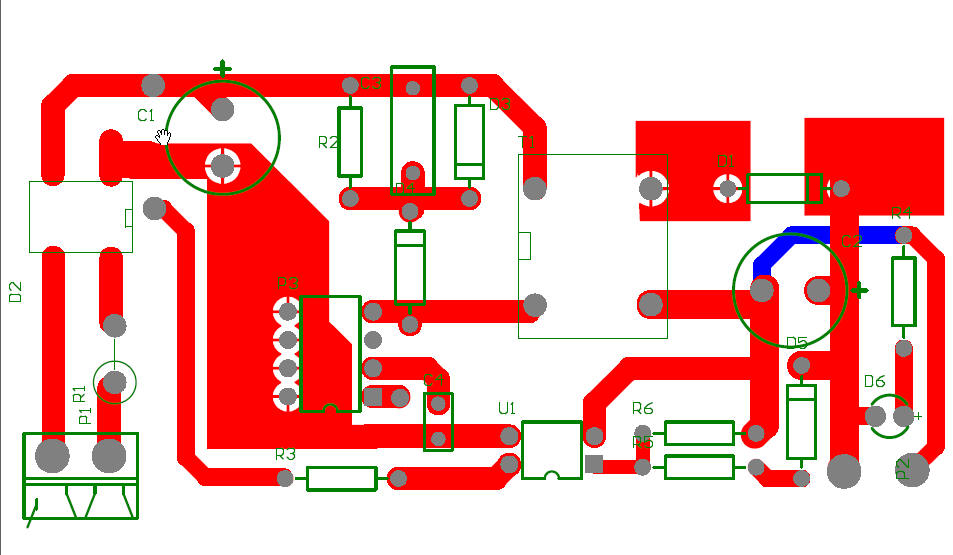

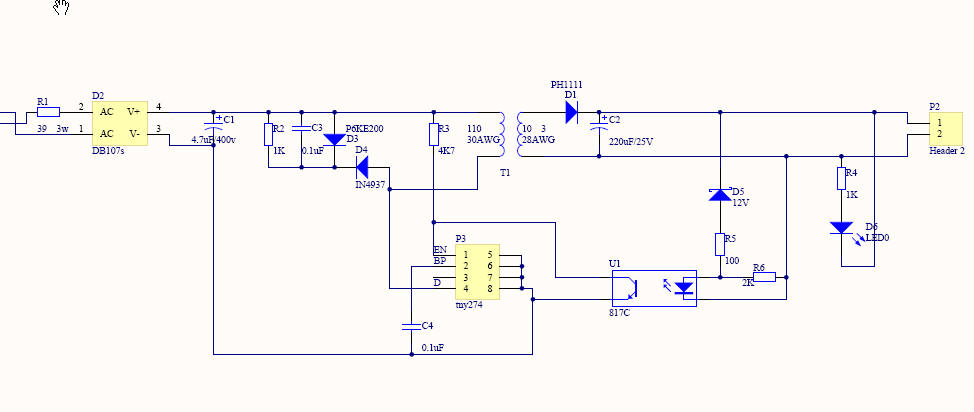

請PI工程師看看我這個設計有沒問題(附SCH和PCB圖)


目標:輸出12v,功率3w
RCD和P6KE200,只裝一個,因為這個是實驗板,因此同時排上RCD和P6KE200,
在試驗時只裝一種
全部回復(9)
正序查看
倒序查看
2006-07-20 09:59
1.R3太小,建議R3=3.6M.
2.PCB LAYOUT圖重做,太多問題,但應該可以工作.
0
回復
donny_y
LV.6
3
2006-07-20 13:26
@powerint_lnk
1.R3太小,建議R3=3.6M.2.PCBLAYOUT圖重做,太多問題,但應該可以工作.
大哥,有問題的話,指點一下,也讓我們有個參考啊
0
回復
myppfish
LV.2
4
2006-07-20 14:55
@powerint_lnk
1.R3太小,建議R3=3.6M.2.PCBLAYOUT圖重做,太多問題,但應該可以工作.
PCB 有什么問題?請指出,以便改進,謝謝
0
回復
2006-07-27 17:19
@myppfish
PCB有什么問題?請指出,以便改進,謝謝
你的初次功率環面積太大,EMI會有問題.
0
回復
morntide
LV.1
6
2006-08-03 10:11
@powerint_lnk
你的初次功率環面積太大,EMI會有問題.
怯怯地問一下:請問能否就圖解釋一下初次功率環?謝謝!
0
回復
2006-08-03 11:28
@morntide
怯怯地問一下:請問能否就圖解釋一下初次功率環?謝謝!
初級邊:C1,T1,P3;次級邊:T1,D1,C2.
0
回復
2006-08-03 11:41
你的RCD就不要再加P6k200了.
0
回復
2006-08-03 11:43
你IC的EN腳沒有與光藕相連.
0
回復
2006-08-03 11:47

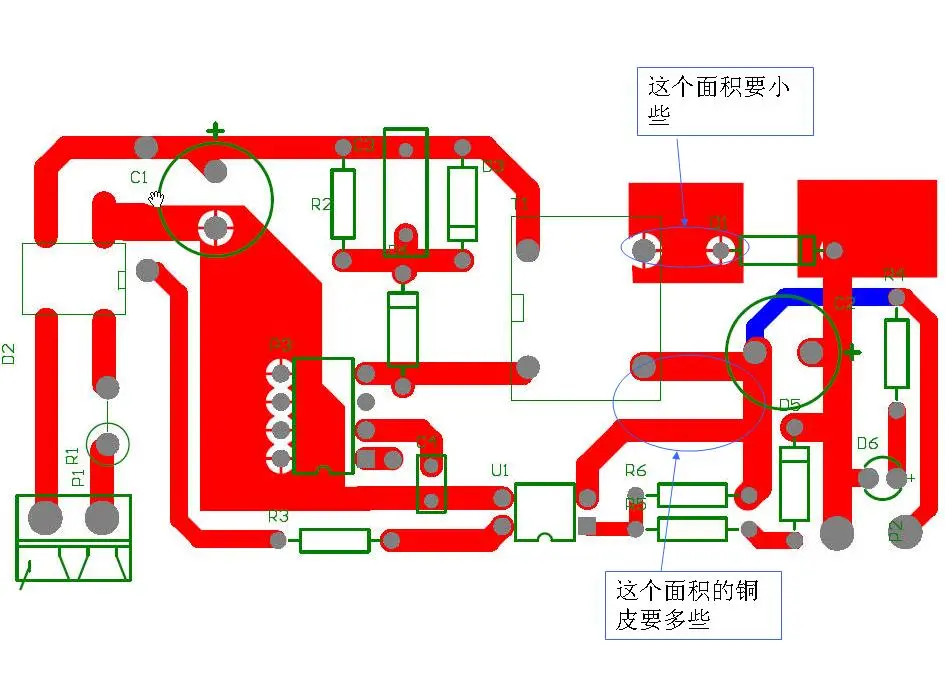

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/44/1154576870.jpg');}" onmousewheel="return imgzoom(this);">
