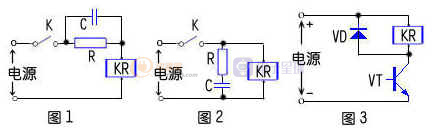

1.繼電器串聯RC電路:電路形式如圖1,這種形式主要應用于繼電器的額定工作電壓低于電源電壓的電路中.當電路閉合時,繼電器線圈由于自感現象會產生電動勢阻礙線圈中電流的增大,從而延長了吸合時間,串聯上RC電路后則可以縮短吸合時間.原理是電路閉合的瞬間,電容C兩端電壓不能突變可視為短路,這樣就將比繼電器線圈額定工作電壓高的電源電壓加到線圈上,從而加快了線圈中電流增大的速度,使繼電器迅速吸合.電源穩定之后電容C不起作用,電阻R起限流作用.
2.繼電器并聯RC電路:電路形式見圖2,電路閉合后,當電流穩定時RC電路不起作用,斷開電路時,繼電器線圈由于自感而產生感應電動勢,經RC電路放電,使線圈中電流衰減放慢,從而延長了繼電器銜鐵釋放時間,起到延時作用.
3.繼電器并聯二極管電路:電路形式見圖3,主要是為了保護晶體管等驅動元器件.當圖中晶體管VT由導通變?yōu)榻刂箷r(shí),流經繼電器線圈的電流將迅速減小,這時線圈會產生很高的自感電動勢與電源電壓疊加后加在VT的c、e兩極間,會使晶體管擊穿,并聯上二極管后,即可將線圈的自感電動勢鉗位于二極管的正向?qū)妷?此值硅管約0.7V,鍺管約0.2V,從而避免擊穿晶體管等驅動元器件.并聯二極管時一定要注意二極管的極性不可接反,否則容易損壞晶體管等驅動元器件.
