模數轉換器（之后簡稱ADC）廣泛應用于數據采集系統中，如我們常見的溫度測量、壓力測量、儀器儀表，以及工業過程控制系統等都會用到ADC。選擇合適的ADC對搭建良好測試系統至關重要。

目前多數ADC集成度不高，對小信號的測量需要外加運放或儀放等器件做相關信號的處理；對某些激勵傳感器的驅動需要添加額外的恒流源做驅動，整個系統較為繁雜，不利于多路信號測量。且外圍器件過多，會引入額外的噪聲，不能保證產品的一致性以及長期穩定性。而AD7124因?yàn)槠涓呒啥龋驮肼?，低功耗等特點，能夠適用于各種精密測試的應用場合。

一、AD7124的優勢和特點

-可配置為低功耗、中功率、全功率三種功耗模式，最低電流可低至125uA

-在所有功率模式下，無噪聲分辨率高達22位，即最大噪聲小于1.5uV（增益為1），能滿足絕大多數高精密測試的需求

-可編程增益（1至128），可直接輸入小信號，外部電路無需加額外器件

-可編程激勵電流（檔位50/100/250/500/750/1000 uA），可做傳感器激勵信號

-片內偏置電壓發生器

-片內基準電壓源

-開路檢測及診斷功能

-AD7124-4版本支持4個差分/7個單端輸入

-AD7124-8版本支持8個差分/15個單端輸入

二、AD7124的應用場景

(一) RTD測溫場合應用

傳統的RTD測量需要外加激勵源，當涉及到多路測量時需要用模擬開關進行切換，然后使用運放或儀放做信號的處理，再經過ADC進行信號的采集。下圖為典型的RTD信號鏈框圖。

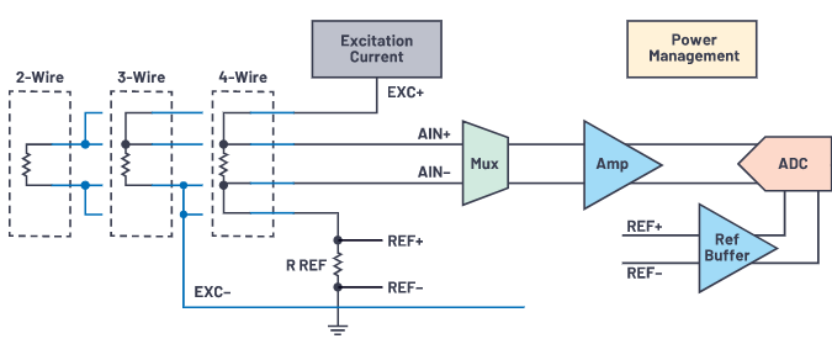

圖1 典型RTD信號鏈

從圖1中可以看出，典型的多路RTD測量電路，外圍器件要求較多，增加了設計的復雜度以及電路的不確定性。而AD7124這款A(yù)DC，它內部集成了激勵源，模擬開關以及放大電路，與此同時，它的噪聲非常低，可以說是為RTD測試量身打造的ADC。圖2、圖3、圖4為不同RTD與AD7124的接法。

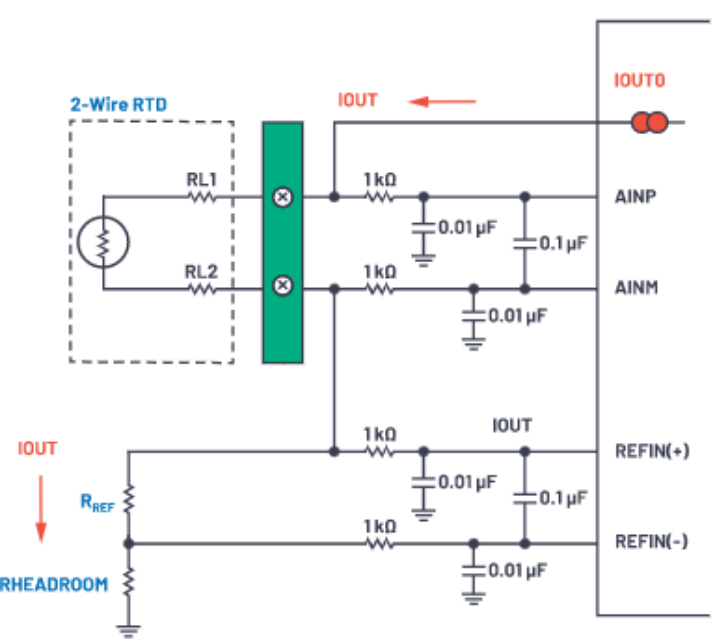

圖2 2線RTD與AD7124的接法

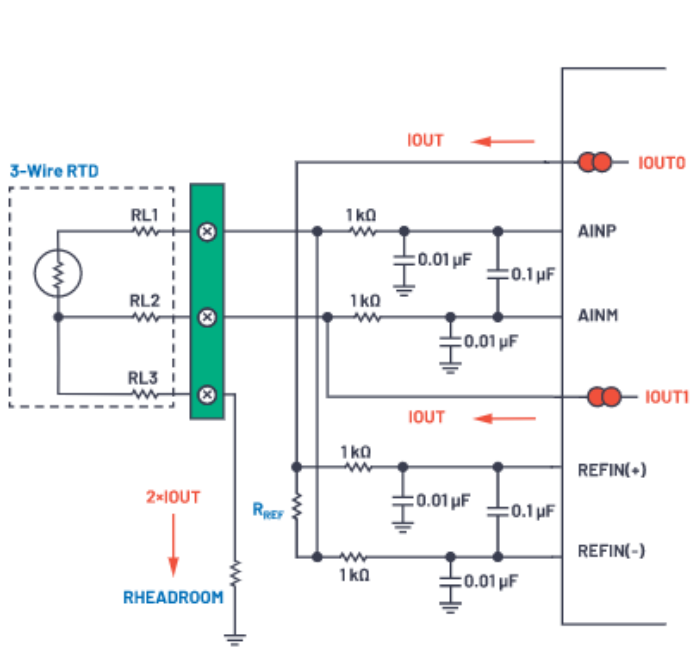

圖3 3線RTD與AD7124的接法

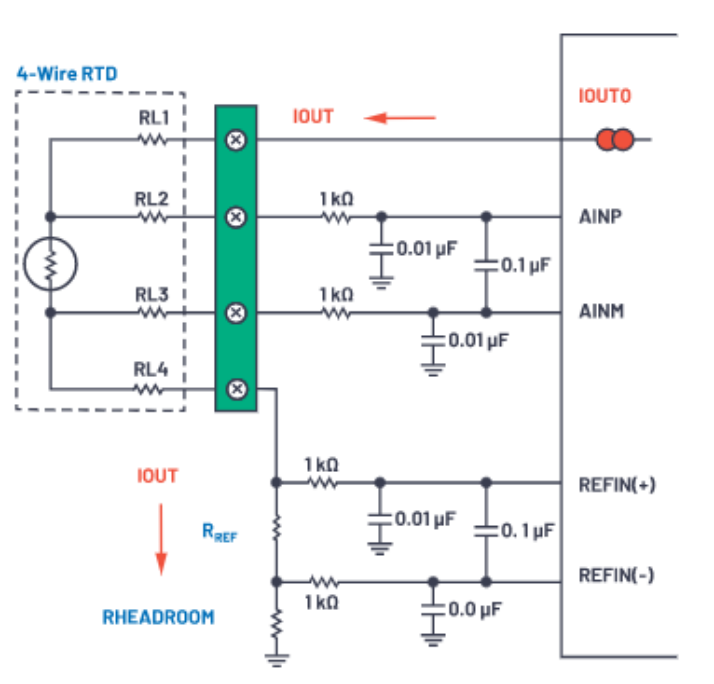

圖4 4線RTD與AD7124的接法

從上面不同RTD與AD7124的接法（圖2、圖3、圖4）與圖1典型的接法對比可以看出，用于信號處理的外圍器件基本沒有了，既降低了產品的研發難度，又減小了產品的尺寸。

(二) 壓力傳感器測試應用

除了RTD的測量以外，AD7124也可用于壓力傳感器的測試。

圖5為連接一個電壓激勵的壓力傳感器，圖6為連接一個電流激勵的壓力傳感器。

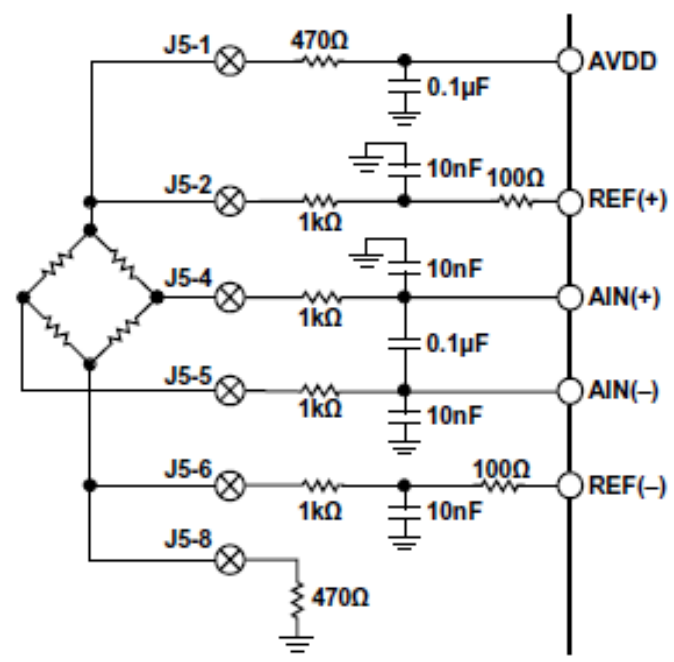

圖5 電壓激勵的壓力傳感器

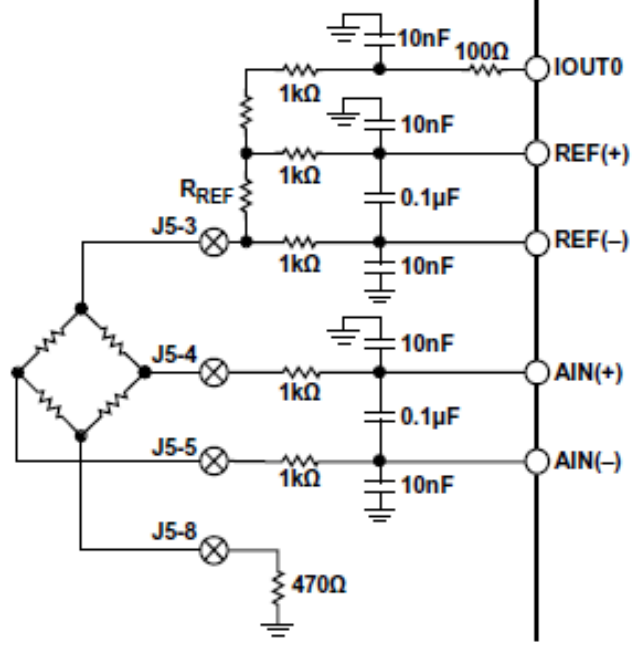

圖6 電流激勵的壓力傳感器

 無論是電壓激勵還是電流激勵的傳感器，使用AD7124做設計都不必外加其他器件，因?yàn)锳D7124擁有多個通道，能同時接入多個傳感器。除了以上列出的溫度壓力的測量以外，由于AD7124的噪聲很低，內部有PGA，也可用來做小信號的測量，工業過程控制等等。

三、總結

AD7124是一款性能優異，功能強大的高精度ADC，擁有多種模式供選擇，每個輸入管腳均可單獨配置，提供多種濾波器選項，可針對多種不同應用進行相應的配置和開發，為客戶帶來更大的靈活性。從文中的電路圖可以看出，與傳統的采樣電路相比，AD7124大大縮減了外圍的電路，簡化了設計，為研發人員的設計提供了極大的便利。
