本文帶大家了解下什么是電流互感器，以及有重要參數以及主要的作用是何？話不多說，直接了解相關內容！

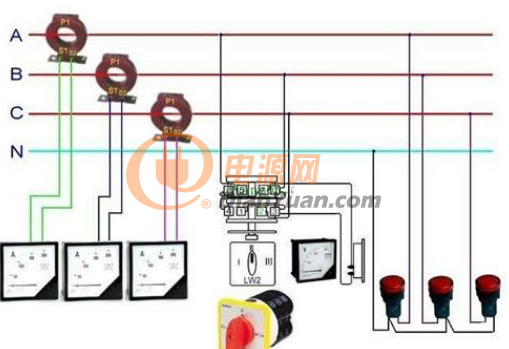

電流互感器是一種特殊的變壓器，它的作用是把大電流變成標準小電流，配合測量儀表、計量儀表和繼電器等設備工作。這樣可以起到擴大儀表測量范圍，提高電路的可靠性和安全性的作用。電流互感器的接線原理圖如下圖所示，電流互感器的一次線圈串聯在一次主電路中，其二次接入的儀表和繼電器的線圈也全部是串聯的。

選擇電流互感器的參數主要依據以下六點：

1、額定一次電壓--由所在系統的標稱電壓確定?？梢赃x用高電壓等級的電流互感器在低電壓等級的系統中使用，如選用10kv的電流互感器在6kv系統中使用。

2、額定一次電流--按照GB1208規定的額定電流等級選用。如果一次電流不能按照規定的這些等級選用時，可以用以下的方法解決 ：

① 保護回路和測量回路的變比要求不同時，可采用二次繞組帶抽頭電流互感器。也可以改變一次抽頭的電流互感器，一般分串聯和并聯接法，可獲得倍數變比或半數變比的電流互感器。②測量回路用電流互感器有特殊用途的用s級的，它在10~110%的額定電流范圍內保持準確度要求。

3、額定二次電流--有1A和5A兩類。

選用原則：①對新建發電廠和變電所有條件時，宜選用1A。②如有利于互感器安裝或擴建工程原有TA為5A時，及某些情況下為降低TA的二次開路電壓，額定二次電流可選用5A。③一個廠，站內的額定二次電流可同時選用1A和5A。

4、準確級和暫態特性在以下專題說明。

5、鐵芯個數--電流互感器鐵心個數有兩類：一類為一個電流互感器只有一個一次繞組和二次繞組的單鐵心式，大部分低壓電流互感器就是這一類；一類是為一個一次繞組有兩個及兩個以上二次繞組的多鐵心式，每個二次繞組，按照用途不同配置。電能計量儀表和測量表計在滿足準確級的前提下，可以共用一個二次繞組。

6、按結構可分為油浸式，樹脂澆注式和SF6式電流互感器。

平時我們?cè)谶x用電流互感器時主要考慮變比和準確度這兩個技術參數。

1、變比

電流互感器二次側額定電流值都為5A或1A，一般情況下選擇5A。測量電流互感器常用的變比有5/5、10/5、15/5、20/5、25/5、30/5、40/5、50/5、75/5、100/5、150/5、200/5、250/5、300/5、400/5、500/5、600/5、750/5、800/5等，那么如何正確的選擇電流互感器的變比呢？

《電力裝置的電測量儀表裝置設計規范》中規定“指針式測量儀表測量范圍的選擇，宜保證電力設備額定值指示在儀表標度尺的2/3處。”根據這個規范我們可以用下面的公式選取電流互感器的變比N。

這個公式中I為回路的最大負荷電流，0.7的意思是最大負荷電流時指示指在儀表盤的70%處，5為電流互感器二次額定

電流值。然后根據計算的變比值選擇相應電流互感器的變比。比如，I為50A，根據計算公式可以得到N=14.29，所以選擇75/5變比的電流互感器。

2、準確度

電流互感器的準確度又稱為精度，由于電流互感器存在比值誤差和角誤差是不可避免的。電流互感器的準確度在數值上等于此比值誤差極限的百分?jǐn)?shù)。比如，0.5級的電流互感器的最大比值誤差為±0.5%。測量電流互感器有0.1、0.2、0.5、1、3、5等級，保護用的電流互感器有5P、10P兩級。一般情況下，計量選擇0.2級，測量選擇0.5級，一般監視儀表選擇1級。

同時我們?cè)谑褂秒娏骰ジ衅餍枰⒁猓弘娏骰ジ衅鞯亩蝹?cè)一定要接地，防止一次側高壓竄人二次側，危機設備和人生安全；注意電流互感器一、二側的極性，極性接錯嚴重情況下燒損儀表；電流互感器二次不能開路，嚴禁二次側安裝熔斷器，防止二次側開路感應出高電壓，危機人生安全。
