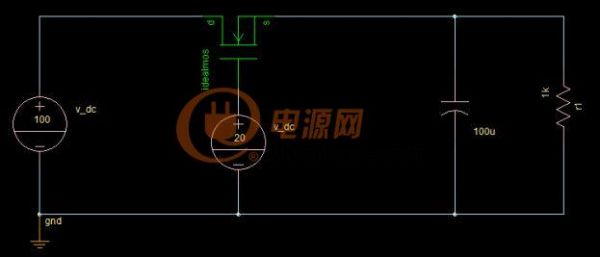

在使用saber軟件進行mosfet仿真時，通過仿真感覺輸出電壓與輸入電壓的關系相差并不大，反倒與門控電壓關系更大，但事實上這樣是不合理的，制作成簡單的電路圖如圖1所示。

圖1

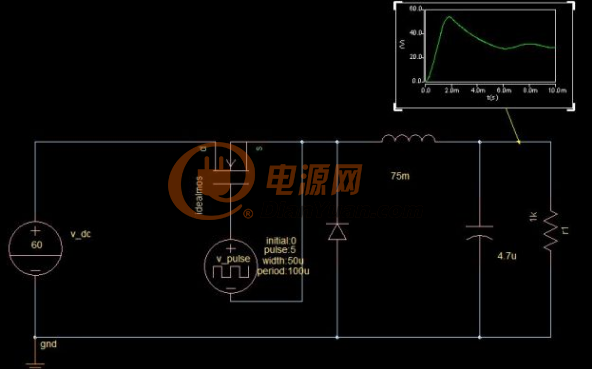

實際上，能夠非常直觀的看出MOS管的柵級是存在錯誤的，信號應該是加在gs端浮地的。但是在進行改進后又出現了另一個問題。

圖2

從資料中得知輸出電壓是由輸入電壓*占空比的來，但經過試驗并沒有得出這種結果，這是為什么呢？輸入60V，占空比50%的情況下輸出端的濾波電容越大，輸出電壓也就越大。例如為4.7uF，輸出電壓30V左右，用200uF的電容就會升高到58V左右。

其實這個問題的產生是因為測試的時間不夠長所引起的，只要適當?shù)难娱L測試時間就不會出現這類saber仿真問題，如將測試時間延長到100ms。本文通過一個例子為大家分析了輸出電壓與輸入電壓的關系，并對其中衍生出的問題進行了解決，希望大家在閱讀過本文之后能有所收獲。
