國際領先的微波半導體器件制造廠商英飛凌推出了可以覆蓋TD-SCDMA兩個頻段的大功率330W LDMOS，器件型號為PXAC203302FV。世強代理的該器件適用于1880-2025MHz頻段，可以用于基站多載波射頻功率放大器。PXAC203302FV采用非對稱Push-Bull結構，載波功放130W，峰值功放200W，在非對稱Doherty功放中可以實現更高的效率。

PXAC203302FV特性：

· 寬帶內部輸入、輸出匹配

· 適用于非對稱Doherty設計：Main: 130W，Peak: 200W

· 28V，2025MHz，Doherty結構CW測試性能

· 輸出P1dB=250W，效率=55%，Gain=16dB

· 可以承受10:1 VSWR 駐波比失配@28V，250W輸出

· Human Body Model Class2（per ANSI/ESDA/JEDEC JS-001）

· 內部集成ESD保護

· 低熱阻

· 無鉛，符合RoHS標準

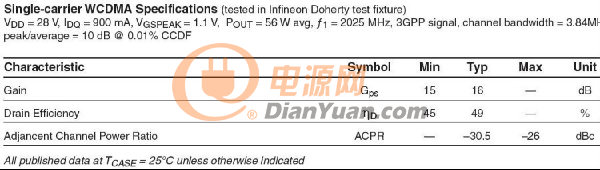

表1. PXAC203302FV射頻性能

圖1.PXAC203302FV ACPR &Eff

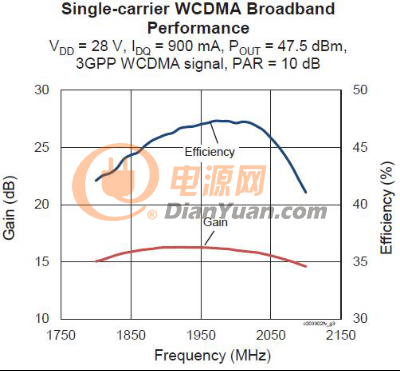

圖2.PXAC203302FV Gain &Eff

PXAC203302FV采用H-37275-4封裝，整體尺寸僅為32.6mm×16.6mm，這為縮小板面積提供了便利。得益于英飛凌先進的LDMOS制造工藝，PXAC203302FV具有良好的熱性能、可靠性以及堅固耐用性。現PXAC203302FV已可通過世強訂購！
